Κεφάλαιο 9: Η µέθοδος Πεπερασµένων Στοιχείων

Τα στοιχεία χρησιµοποιούνται για την τµηµατοποίηση ενός στερεού σε
διακριτές περιοχές. Τα στοιχεία έχουν τις παρακάτω ιδιότητες:

• ∆ιάφορες µορφές, µεγέθη και διαστάσεις
• Τυχαίο προσανατολισµό
• ∆ιάφορες συναρτήσεις παρεµβολής και βαθµό ελευθερίας (τάξη)
• Σταθερές ιδιότητες υλικού σε κάθε στοιχείο
• Οι ιδιότητες του υλικού µπορεί να είναι διαφορετικές σε
στοιχειώδη βάση
Επίσης, κάθε στοιχείο περιγράφεται από τα παρακάτω:

• Αριθµό στοιχείου. Κάθε στοιχείο έχει έναν µοναδικό ακέραιο
αριθµό ο οποίος χρησιµοποιείται για την ταυτοποίηση του
στοιχείου. Η αρίθµηση αυτή µπορεί να γίνει µε οποιαδήποτε τρόπο.

• Γεωµετρία. Υπάρχουν αρκετές γεωµετρικές µορφές που µπορεί να
έχει ένα στοιχείο. Μία σειρά από συνήθεις γεωµετρικές µορφές
στοιχείων δίνονται παρακάτω. Οι κόµβοι σε κάθε στοιχείο
εµφανίζονται µε άσπρο χρώµα.

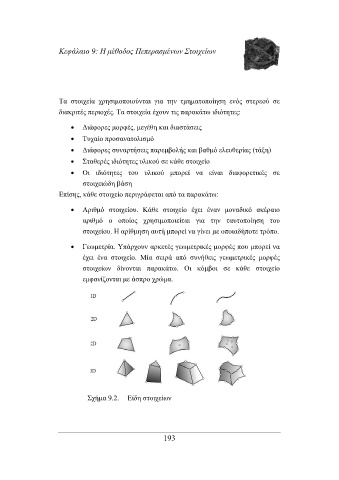

Σχήµα 9.2. Είδη στοιχείων
