Κεφάλαιο 5. Προγραµµατισµός Τόρνου

5.6. Κατασκευή σπειρώµατος RS274/NGC.

Για τη δηµιουργία σπειρώµατος σύµφωνα µε το RS274/NGC χρησιµο-
ποιείται η εντολή G83. Η εντολή αυτή συντάσσεται ως εξής:

G83 X… Z… R… L… D… H…

Όπου:
Χ η διάµετρος ή ακτίνα του σηµείου τέλους του σπειρώµατος
(Σχήµα 5.16, σηµείο Β),

Ζ η συντεταγµένη-Ζ του σηµείου τέλους του σπειρώµατος
(Σχήµα 5.16, σηµείο Β),

R το βήµα του σπειρώµατος σε χιλιοστά,

L η διάµετρος ή ακτίνα του σηµείου αρχής του σπειρώµατος
(Σχήµα 5.16, σηµείο Α),
D Το βάθος κοπής σε κάθε πέρασµα

H Το βάθος του σπειρώµατος

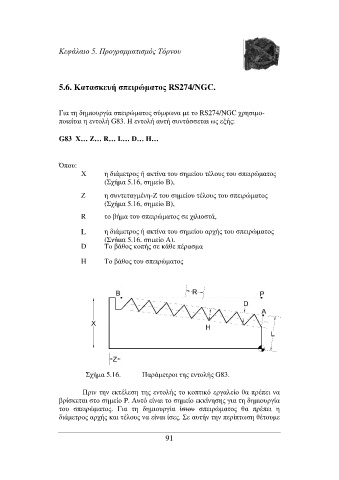

Σχήµα 5.16. Παράµετροι της εντολής G83.

Πριν την εκτέλεση της εντολής το κοπτικό εργαλείο θα πρέπει να
βρίσκεται στο σηµείο P. Αυτό είναι το σηµείο εκκίνησης για τη δηµιουργία
του σπειρώµατος. Για τη δηµιουργία ίσιου σπειρώµατος θα πρέπει η
διάµετρος αρχής και τέλους να είναι ίσες. Σε αυτήν την περίπτωση θέτουµε

91
