Κεφάλαιο 5. Προγραµµατισµός Τόρνου

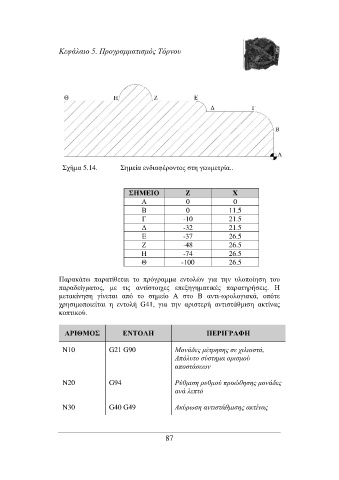

Σχήµα 5.14. Σηµεία ενδιαφέροντος στη γεωµετρία..
ΣΗΜΕΙΟ Z X
Α 0 0
Β 0 11.5
Γ -10 21.5
∆ -32 21.5
E -37 26.5
Ζ -48 26.5
Η -74 26.5
Θ -100 26.5
Παρακάτω παρατίθεται το πρόγραµµα εντολών για την υλοποίηση του
παραδείγµατος, µε τις αντίστοιχες επεξηγηµατικές παρατηρήσεις. Η
µετακίνηση γίνεται από το σηµείο Α στο Β αντι-ωρολογιακά, οπότε
χρησιµοποιείται η εντολή G41, για την αριστερή αντιστάθµιση ακτίνας
κοπτικού.
ΑΡΙΘΜΟΣ ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ
Ν10 G21 G90 Μονάδες µέτρησης σε χιλιοστά,
Απόλυτο σύστηµα ορισµού
αποστάσεων
Ν20 G94 Ρύθµιση ρυθµού προώθησης µονάδες
ανά λεπτό
Ν30 G40 G49 Ακύρωση αντιστάθµισης ακτίνας
