5.5. Χρήση σχετικού συστήµατος συντεταγµένων.

Παρατίθενται τα βήµατα κατασκευής του αντικειµένου που δίνεται
στο σχήµα 5.13. Αφορά αντικείµενο µε κυλινδρική συµµετρία και
εξωτερική αυλάκωση.

• Υλικό κατεργασίας Αλουµίνιο
• ∆ιαστάσεις υλικού Φ70x110mm
• ∆ιαθέσιµα εργαλεία
o Τ1 Κονδύλι εξωτερικής κατεργασίας
o Τ2 Κονδύλι εσωτερικής κατεργασίας
o Τ4 Κονδύλι κατεργασίας αυλακιών

• Συνθήκες κοπής
o Πρόωση κοπτικού 120mm/min
o Ταχύτητα περιστροφής 1200rpm
κοπτικού

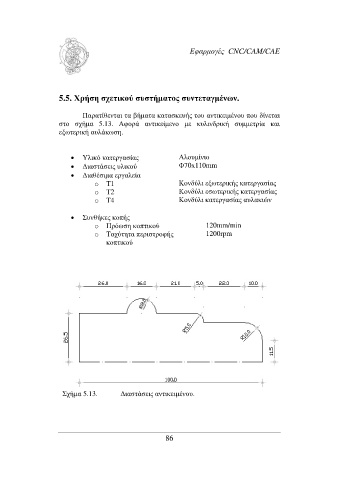

Σχήµα 5.13. ∆ιαστάσεις αντικειµένου.
