την παράµετρο L ίση µε την παράµετρο X (L=X). Με την ολοκλήρωση της
εντολής το κοπτικό επιστρέφει στο P, δηλαδή στο αρχικό σηµείο.

Για τη δηµιουργία ίσιου σπειρώµατος µε διάµετρο 20mm, βήµα
σπειρώµατος 1.2mm, βάθος σπειρώµατος 1.5 mm σε υλικό διαµέτρου
20mm και µήκους 100mm, εκτελούµε την εντολή ως εξής:

G01 X10 Z0
G83 X10 Z-100 R1.2 L10 D0.5 H1.5

όπου τέθηκε ως βήµα κοπής, δηλαδή το βάθος κοπής σε κάθε
πέρασµα, D=0.5 mm.

Οµοίως, για τη δηµιουργία κωνικού σπειρώµατος µε διάµετρο
αρχής 12mm και τέλους 35mm, βήµα σπειρώµατος 2.0mm, βάθος
σπειρώµατος 1.8 mm σε υλικό διαµέτρου 35mm και µήκους 120mm,
εκτελούµε την εντολή ως εξής:

G01 X17.5 Z0
G83 X17.5 Z-120 R2.0 L6.0 D0.5 H1.8

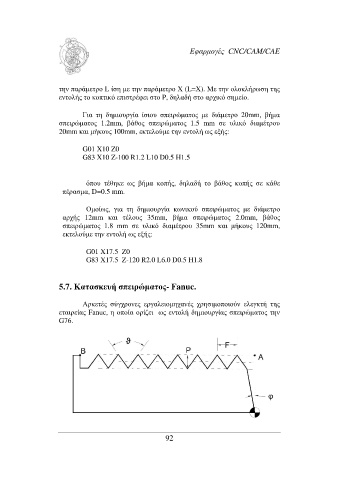

5.7. Κατασκευή σπειρώµατος- Fanuc.

Αρκετές σύγχρονες εργαλειοµηχανές χρησιµοποιούν ελεγκτή της
εταιρείας Fanuc, η οποία ορίζει ως εντολή δηµιουργίας σπειρώµατος την
G76.
