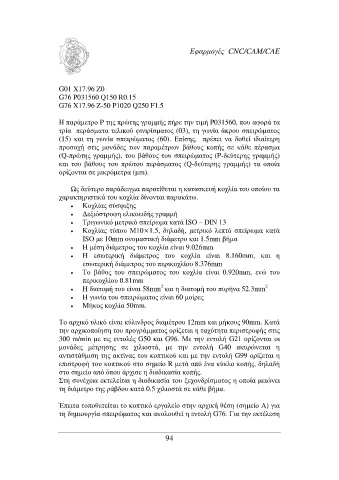

Εφαρµογές CNC/CAM/CAE

G01 X17.96 Z0
G76 P031560 Q150 R0.15
G76 X17.96 Z-50 P1020 Q250 F1.5

Η παράµετρο P της πρώτης γραµµής πήρε την τιµή P031560, που αφορά τα
τρία περάσµατα τελικού φινιρίσµατος (03), τη γωνία άκρου σπειρώµατος
(15) και τη γωνία σπειρώµατος (60). Επίσης, πρέπει να δοθεί ιδιαίτερη
προσοχή στις µονάδες των παραµέτρων βάθους κοπής σε κάθε πέρασµα
(Q-πρώτης γραµµής), του βάθους του σπειρώµατος (P-δεύτερης γραµµής)
και του βάθους του πρώτου περάσµατος (Q-δεύτερης γραµµής) τα οποία
ορίζονται σε µικρόµετρα (µm).

Ως δεύτερο παράδειγµα παρατίθεται η κατασκευή κοχλία του οποίου τα
χαρακτηριστικά του κοχλία δίνονται παρακάτω.
• Κοχλίας σύσφιξης
• ∆εξιόστροφη ελικοειδής γραµµή
• Τριγωνικό µετρικό σπείρωµα κατά ISO – DIN 13
• Κοχλίας τύπου Μ10×1.5, δηλαδή, µετρικό λεπτό σπείρωµα κατά
ISO µε 10mm ονοµαστική διάµετρο και 1.5mm βήµα
• Η µέση διάµετρος του κοχλία είναι 9.026mm
• Η εσωτερική διάµετρος του κοχλία είναι 8.160mm, και η
εσωτερική διάµετρος του περικοχλίου 8.376mm
• Το βάθος του σπειρώµατος του κοχλία είναι 0.920mm, ενώ του
περικοχλίου 0.81mm
2 2
• Η διατοµή του είναι 58mm και η διατοµή του πυρήνα 52.3mm
• Η γωνία του σπειρώµατος είναι 60 µοίρες
• Μήκος κοχλία 50mm.

Το αρχικό υλικό είναι κύλινδρος διαµέτρου 12mm και µήκους 90mm. Κατά
την αρχικοποίηση του προγράµµατος ορίζεται η ταχύτητα περιστροφής στις
300 m/min µε τις εντολές G50 και G96. Με την εντολή G21 ορίζονται οι
µονάδες µέτρησης σε χιλιοστά, µε την εντολή G40 ακυρώνεται η
αντιστάθµιση της ακτίνας του κοπτικού και µε την εντολή G99 ορίζεται η
επιστροφή του κοπτικού στο σηµείο R µετά από ένα κύκλο κοπής, δηλαδή
στο σηµείο από όπου άρχισε η διαδικασία κοπής.
Στη συνέχεια εκτελείται η διαδικασία του ξεχονδρίσµατος η οποία µειώνει
τη διάµετρο της ράβδου κατά 0.5 χιλιοστά σε κάθε βήµα.

Έπειτα τοποθετείται το κοπτικό εργαλείο στην αρχική θέση (σηµείο Α) για
τη δηµιουργία σπειρώµατος και ακολουθεί η εντολή G76. Για την εκτέλεση
