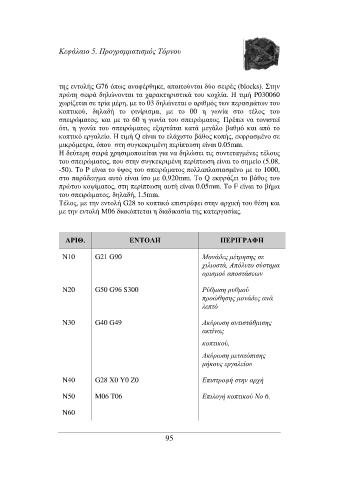

Κεφάλαιο 5. Προγραµµατισµός Τόρνου

της εντολής G76 όπως αναφέρθηκε, απαιτούνται δύο σειρές (blocks). Στην
πρώτη σειρά δηλώνονται τα χαρακτηριστικά του κοχλία. Η τιµή P030060
χωρίζεται σε τρία µέρη, µε το 03 δηλώνεται ο αριθµός των περασµάτων του
κοπτικού, δηλαδή το φινίρισµα, µε το 00 η γωνία στο τέλος του
σπειρώµατος, και µε το 60 η γωνία του σπειρώµατος. Πρέπει να τονιστεί
ότι, η γωνία του σπειρώµατος εξαρτάται κατά µεγάλο βαθµό και από το
κοπτικό εργαλείο. Η τιµή Q είναι το ελάχιστο βάθος κοπής, εκφρασµένο σε
µικρόµετρα, όπου στη συγκεκριµένη περίπτωση είναι 0.05mm.
Η δεύτερη σειρά χρησιµοποιείται για να δηλώσει τις συντεταγµένες τέλους
του σπειρώµατος, που στην συγκεκριµένη περίπτωση είναι το σηµείο (5.08,
-50). Το P είναι το ύψος του σπειρώµατος πολλαπλασιασµένο µε το 1000,
στο παράδειγµα αυτό είναι ίσο µε 0,920mm. Το Q εκφράζει το βάθος του
πρώτου κοψίµατος, στη περίπτωση αυτή είναι 0.05mm. Το F είναι το βήµα
του σπειρώµατος, δηλαδή, 1.5mm.
Τέλος, µε την εντολή G28 το κοπτικό επιστρέφει στην αρχική του θέση και
µε την εντολή Μ06 διακόπτεται η διαδικασία της κατεργασίας.

ΑΡΙΘ. ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ

Ν10 G21 G90 Μονάδες µέτρησης σε
χιλιοστά, Απόλυτο σύστηµα
ορισµού αποστάσεων

Ν20 G50 G96 S300 Ρύθµιση ρυθµού
προώθησης µονάδες ανά
λεπτό

Ν30 G40 G49 Ακύρωση αντιστάθµισης
ακτίνας

κοπτικού,
Ακύρωση µετατόπισης
µήκους εργαλείου

Ν40 G28 X0 Y0 Z0 Επιστροφή στην αρχή

Ν50 M06 T06 Επιλογή κοπτικού Νο 6.

Ν60
