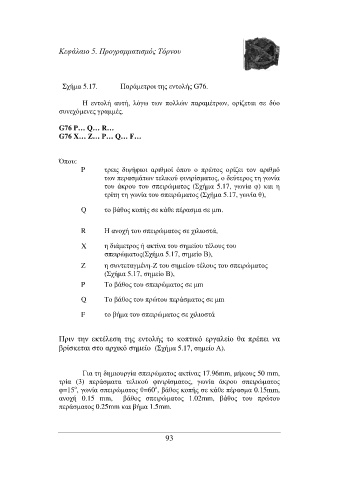

Κεφάλαιο 5. Προγραµµατισµός Τόρνου
Σχήµα 5.17. Παράµετροι της εντολής G76.
Η εντολή αυτή, λόγω των πολλών παραµέτρων, ορίζεται σε δύο
συνεχόµενες γραµµές.
G76 P… Q… R…
G76 X… Z… P… Q… F…
Όπου:
P τρεις διψήφιοι αριθµοί όπου ο πρώτος ορίζει τον αριθµό
των περασµάτων τελικού φινιρίσµατος, ο δεύτερος τη γωνία
του άκρου του σπειρώµατος (Σχήµα 5.17, γωνία φ) και η
τρίτη τη γωνία του σπειρώµατος (Σχήµα 5.17, γωνία θ),
Q το βάθος κοπής σε κάθε πέρασµα σε µm.
R Η ανοχή του σπειρώµατος σε χιλιοστά,
X η διάµετρος ή ακτίνα του σηµείου τέλους του
σπειρώµατος(Σχήµα 5.17, σηµείο Β),
Z η συντεταγµένη-Ζ του σηµείου τέλους του σπειρώµατος
(Σχήµα 5.17, σηµείο Β),
P Το βάθος του σπειρώµατος σε µm
Q Το βάθος του πρώτου περάσµατος σε µm
F το βήµα του σπειρώµατος σε χιλιοστά
Πριν την εκτέλεση της εντολής το κοπτικό εργαλείο θα πρέπει να
βρίσκεται στο αρχικό σηµείο (Σχήµα 5.17, σηµείο Α).
Για τη δηµιουργία σπειρώµατος ακτίνας 17.96mm, µήκους 50 mm,
τρία (3) περάσµατα τελικού φινιρίσµατος, γωνία άκρου σπειρώµατος
ο
ο
φ=15 , γωνία σπειρώµατος θ=60 , βάθος κοπής σε κάθε πέρασµα 0.15mm,
ανοχή 0.15 mm, βάθος σπειρώµατος 1.02mm, βάθος του πρώτου
περάσµατος 0.25mm και βήµα 1.5mm.
93
