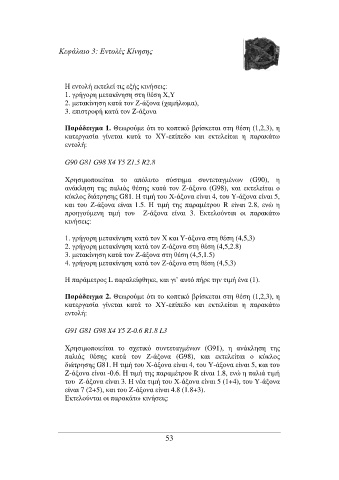

Κεφάλαιο 3: Εντολές Κίνησης

Η εντολή εκτελεί τις εξής κινήσεις:
1. γρήγορη µετακίνηση στη θέση Χ,Υ
2. µετακίνηση κατά τον Ζ-άξονα (χαµήλωµα),
3. επιστροφή κατά τον Ζ-άξονα

Παράδειγµα 1. Θεωρούµε ότι το κοπτικό βρίσκεται στη θέση (1,2,3), η
κατεργασία γίνεται κατά το ΧΥ-επίπεδο και εκτελείται η παρακάτω
εντολή:

G90 G81 G98 X4 Y5 Z1.5 R2.8

Χρησιµοποιείται το απόλυτο σύστηµα συντεταγµένων (G90), η
ανάκληση της παλιάς θέσης κατά τον Ζ-άξονα (G98), και εκτελείται ο
κύκλος διάτρησης G81. Η τιµή του Χ-άξονα είναι 4, του Υ-άξονα είναι 5,
και του Ζ-άξονα είναι 1.5. Η τιµή της παραµέτρου R είναι 2.8, ενώ η
προηγούµενη τιµή του Ζ-άξονα είναι 3. Εκτελούνται οι παρακάτω
κινήσεις:

1. γρήγορη µετακίνηση κατά τον Χ και Υ-άξονα στη θέση (4,5,3)
2. γρήγορη µετακίνηση κατά τον Ζ-άξονα στη θέση (4,5,2.8)
3. µετακίνηση κατά τον Ζ-άξονα στη θέση (4,5,1.5)
4. γρήγορη µετακίνηση κατά τον Ζ-άξονα στη θέση (4,5,3)

Η παράµετρος L παραλείφθηκε, και γι’ αυτό πήρε την τιµή ένα (1).

Παράδειγµα 2. Θεωρούµε ότι το κοπτικό βρίσκεται στη θέση (1,2,3), η
κατεργασία γίνεται κατά το ΧΥ-επίπεδο και εκτελείται η παρακάτω
εντολή:

G91 G81 G98 X4 Y5 Z-0.6 R1.8 L3

Χρησιµοποιείται το σχετικό συντεταγµένων (G91), η ανάκληση της
παλιάς θέσης κατά τον Ζ-άξονα (G98), και εκτελείται ο κύκλος
διάτρησης G81. Η τιµή του Χ-άξονα είναι 4, του Υ-άξονα είναι 5, και του
Ζ-άξονα είναι -0.6. Η τιµή της παραµέτρου R είναι 1.8, ενώ η παλιά τιµή
του Ζ-άξονα είναι 3. Η νέα τιµή του Χ-άξονα είναι 5 (1+4), του Υ-άξονα
είναι 7 (2+5), και του Ζ-άξονα είναι 4.8 (1.8+3).
Εκτελούνται οι παρακάτω κινήσεις:
