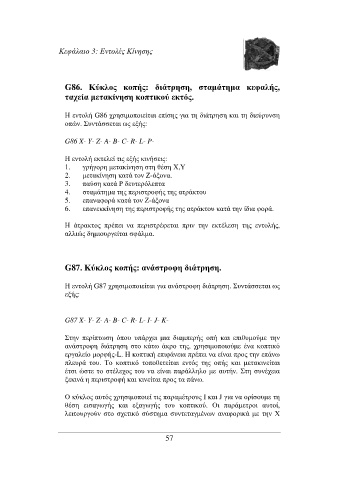

Κεφάλαιο 3: Εντολές Κίνησης

G86. Κύκλος κοπής: διάτρηση, σταµάτηµα κεφαλής,
ταχεία µετακίνηση κοπτικού εκτός.

Η εντολή G86 χρησιµοποιείται επίσης για τη διάτρηση και τη διεύρυνση
οπών. Συντάσσεται ως εξής:

G86 X- Y- Z- A- B- C- R- L- P-

Η εντολή εκτελεί τις εξής κινήσεις:
1. γρήγορη µετακίνηση στη θέση Χ,Υ
2. µετακίνηση κατά τον Ζ-άξονα.
3. παύση κατά Ρ δευτερόλεπτα
4. σταµάτηµα της περιστροφής της ατράκτου
5. επαναφορά κατά τον Ζ-άξονα
6. επανεκκίνηση της περιστροφής της ατράκτου κατά την ίδια φορά.

Η άτρακτος πρέπει να περιστρέφεται πριν την εκτέλεση της εντολής,
αλλιώς δηµιουργείται σφάλµα.

G87. Κύκλος κοπής: ανάστροφη διάτρηση.

Η εντολή G87 χρησιµοποιείται για ανάστροφη διάτρηση. Συντάσσεται ως
εξής:

G87 X- Y- Z- A- B- C- R- L- I- J- K-

Στην περίπτωση όπου υπάρχει µια διαµπερής οπή και επιθυµούµε την
ανάστροφη διάτρηση στο κάτω άκρο της, χρησιµοποιούµε ένα κοπτικό
εργαλείο µορφής-L. Η κοπτική επιφάνεια πρέπει να είναι προς την επάνω
πλευρά του. Το κοπτικό τοποθετείται εντός της οπής και µετακινείται
έτσι ώστε το στέλεχος του να είναι παράλληλο µε αυτήν. Στη συνέχεια
ξεκινά η περιστροφή και κινείται προς τα πάνω.

Ο κύκλος αυτός χρησιµοποιεί τις παραµέτρους I και J για να ορίσουµε τη
θέση εισαγωγής και εξαγωγής του κοπτικού. Οι παράµετροι αυτοί,
λειτουργούν στο σχετικό σύστηµα συντεταγµένων αναφορικά µε την Χ
