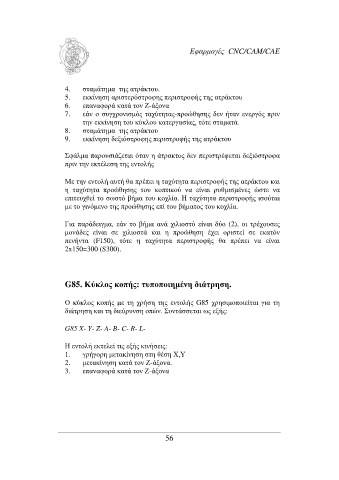

Εφαρµογές CNC/CAM/CAE

4. σταµάτηµα της ατράκτου.
5. εκκίνηση αριστερόστροφης περιστροφής της ατράκτου
6. επαναφορά κατά τον Ζ-άξονα
7. εάν ο συγχρονισµός ταχύτητας-προώθησης δεν ήταν ενεργός πριν
την εκκίνηση του κύκλου κατεργασίας, τότε σταµατά.
8. σταµάτηµα της ατράκτου
9. εκκίνηση δεξιόστροφης περιστροφής της ατράκτου

Σφάλµα παρουσιάζεται όταν η άτρακτος δεν περιστρέφεται δεξιόστροφα
πριν την εκτέλεση της εντολής

Με την εντολή αυτή θα πρέπει η ταχύτητα περιστροφής της ατράκτου και
η ταχύτητα προώθησης του κοπτικού να είναι ρυθµισµένες ώστε να
επιτευχθεί το σωστό βήµα του κοχλία. Η ταχύτητα περιστροφής ισούται
µε το γινόµενο της προώθησης επί του βήµατος του κοχλία.

Για παράδειγµα, εάν το βήµα ανά χιλιοστό είναι δύο (2), οι τρέχουσες
µονάδες είναι σε χιλιοστά και η προώθηση έχει οριστεί σε εκατόν
πενήντα (F150), τότε η ταχύτητα περιστροφής θα πρέπει να είναι
2x150=300 (S300).

G85. Κύκλος κοπής: τυποποιηµένη διάτρηση.

Ο κύκλος κοπής µε τη χρήση της εντολής G85 χρησιµοποιείται για τη
διάτρηση και τη διεύρυνση οπών. Συντάσσεται ως εξής:

G85 X- Y- Z- A- B- C- R- L-

Η εντολή εκτελεί τις εξής κινήσεις:
1. γρήγορη µετακίνηση στη θέση Χ,Υ
2. µετακίνηση κατά τον Ζ-άξονα.
3. επαναφορά κατά τον Ζ-άξονα

56
