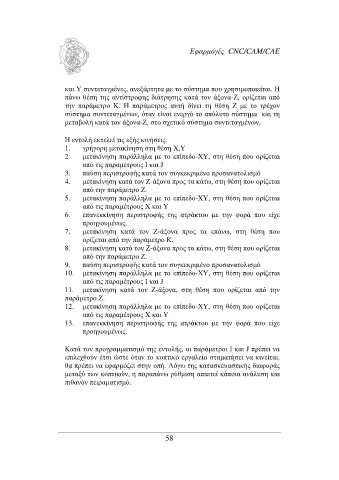

Εφαρµογές CNC/CAM/CAE

και Υ συντεταγµένες, ανεξάρτητα µε το σύστηµα που χρησιµοποιείται. Η
πάνω θέση της αντίστροφης διάτρησης κατά τον άξονα-Ζ, ορίζεται από
την παράµετρο Κ. Η παράµετρος αυτή δίνει τη θέση Ζ µε το τρέχον
σύστηµα συντεταγµένων, όταν είναι ενεργό το απόλυτο σύστηµα και τη
µεταβολή κατά τον άξονα-Ζ, στο σχετικό σύστηµα συντεταγµένων.

Η εντολή εκτελεί τις εξής κινήσεις:
1. γρήγορη µετακίνηση στη θέση Χ,Υ
2. µετακίνηση παράλληλα µε το επίπεδο-ΧΥ, στη θέση που ορίζεται
από τις παραµέτρους I και J
3. παύση περιστροφής κατά τον συγκεκριµένο προσανατολισµό
4. µετακίνηση κατά τον Ζ-άξονα προς τα κάτω, στη θέση που ορίζεται
από την παράµετρο Ζ.
5. µετακίνηση παράλληλα µε το επίπεδο-ΧΥ, στη θέση που ορίζεται
από τις παραµέτρους Χ και Υ
6. επανεκκίνηση περιστροφής της ατράκτου µε την φορά που είχε
προηγουµένως.
7. µετακίνηση κατά τον Ζ-άξονα προς τα επάνω, στη θέση που
ορίζεται από την παράµετρο Κ.
8. µετακίνηση κατά τον Ζ-άξονα προς τα κάτω, στη θέση που ορίζεται
από την παράµετρο Ζ.
9. παύση περιστροφής κατά τον συγκεκριµένο προσανατολισµό
10. µετακίνηση παράλληλα µε το επίπεδο-ΧΥ, στη θέση που ορίζεται
από τις παραµέτρους I και J
11. µετακίνηση κατά τον Ζ-άξονα, στη θέση που ορίζεται από την
παράµετρο Ζ.
12. µετακίνηση παράλληλα µε το επίπεδο-ΧΥ, στη θέση που ορίζεται
από τις παραµέτρους Χ και Υ
13. επανεκκίνηση περιστροφής της ατράκτου µε την φορά που είχε
προηγουµένως.

Κατά τον προγραµµατισµό της εντολής, οι παράµετροι Ι και J πρέπει να
επιλεχθούν έτσι ώστε όταν το κοπτικό εργαλείο σταµατήσει να κινείται,
θα πρέπει να εφαρµόζει στην οπή. Λόγω της κατασκευαστικής διαφοράς
µεταξύ των κοπτικών, η παραπάνω ρύθµιση απαιτεί κάποια ανάλυση και
πιθανόν πειραµατισµό.

58
