Κεφάλαιο 3: Εντολές Κίνησης

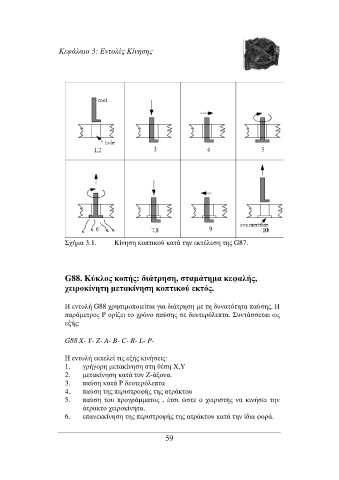

Σχήµα 3.1. Κίνηση κοπτικού κατά την εκτέλεση της G87.

G88. Κύκλος κοπής: διάτρηση, σταµάτηµα κεφαλής,
χειροκίνητη µετακίνηση κοπτικού εκτός.

Η εντολή G88 χρησιµοποιείται για διάτρηση µε τη δυνατότητα παύσης. Η
παράµετρος Ρ ορίζει το χρόνο παύσης σε δευτερόλεπτα. Συντάσσεται ως
εξής:

G88 X- Y- Z- A- B- C- R- L- P-

Η εντολή εκτελεί τις εξής κινήσεις:
1. γρήγορη µετακίνηση στη θέση Χ,Υ
2. µετακίνηση κατά τον Ζ-άξονα.
3. παύση κατά Ρ δευτερόλεπτα
4. παύση της περιστροφής της ατράκτου
5. παύση του προγράµµατος , έτσι ώστε ο χειριστής να κινήσει την
άτρακτο χειροκίνητα.
6. επανεκκίνηση της περιστροφής της ατράκτου κατά την ίδια φορά.

59
