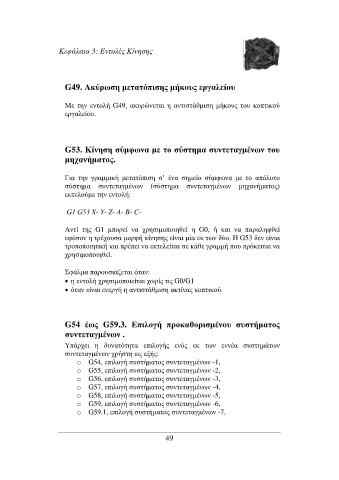

Page 50 - Τεχνολογία Παραγωγής ΙΙ

Κεφάλαιο 3: Εντολές Κίνησης

G49. Ακύρωση µετατόπισης µήκους εργαλείου

Με την εντολή G49, ακυρώνεται η αντιστάθµιση µήκους του κοπτικού
εργαλείου.

G53. Κίνηση σύµφωνα µε το σύστηµα συντεταγµένων του
µηχανήµατος.

Για την γραµµική µετατόπιση σ’ ένα σηµείο σύµφωνα µε το απόλυτο
σύστηµα συντεταγµένων (σύστηµα συντεταγµένων µηχανήµατος)
εκτελούµε την εντολή:

G1 G53 X- Y- Z- A- B- C-

Αντί της G1 µπορεί να χρησιµοποιηθεί η G0, ή και να παραληφθεί
εφόσον η τρέχουσα µορφή κίνησης είναι µία εκ των δύο. Η G53 δεν είναι
τροποποιητική και πρέπει να εκτελείται σε κάθε γραµµή που πρόκειται να
χρησιµοποιηθεί.

Σφάλµα παρουσιάζεται όταν:
• η εντολή χρησιµοποιείται χωρίς τις G0/G1
• όταν είναι ενεργή η αντιστάθµιση ακτίνας κοπτικού.

G54 έως G59.3. Επιλογή προκαθορισµένου συστήµατος
συντεταγµένων .
Υπάρχει η δυνατότητα επιλογής ενός εκ των εννέα συστηµάτων
συντεταγµένων χρήστη ως εξής:
o G54, επιλογή συστήµατος συντεταγµένων -1,
o G55, επιλογή συστήµατος συντεταγµένων -2,
o G56, επιλογή συστήµατος συντεταγµένων -3,
o G57, επιλογή συστήµατος συντεταγµένων -4,
o G58, επιλογή συστήµατος συντεταγµένων -5,
o G59, επιλογή συστήµατος συντεταγµένων -6,
o G59.1, επιλογή συστήµατος συντεταγµένων -7,
