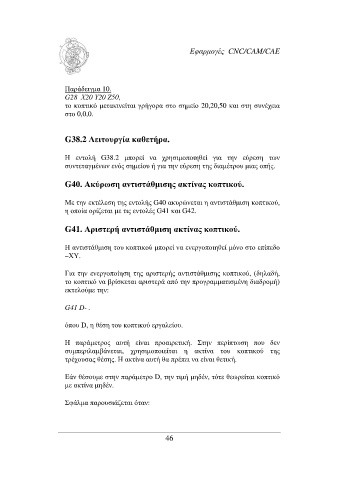

Εφαρµογές CNC/CAM/CAE

Παράδειγµα 10.
G28 Χ20 Υ20 Z50,
το κοπτικό µετακινείται γρήγορα στο σηµείο 20,20,50 και στη συνέχεια
στο 0,0,0.

G38.2 Λειτουργία καθετήρα.

Η εντολή G38.2 µπορεί να χρησιµοποιηθεί για την εύρεση των
συντεταγµένων ενός σηµείου ή για την εύρεση της διαµέτρου µιας οπής.

G40. Ακύρωση αντιστάθµισης ακτίνας κοπτικού.

Με την εκτέλεση της εντολής G40 ακυρώνεται η αντιστάθµιση κοπτικού,
η οποία ορίζεται µε τις εντολές G41 και G42.

G41. Αριστερή αντιστάθµιση ακτίνας κοπτικού.

Η αντιστάθµιση του κοπτικού µπορεί να ενεργοποιηθεί µόνο στο επίπεδο
–ΧΥ.

Για την ενεργοποίηση της αριστερής αντιστάθµισης κοπτικού, (δηλαδή,
το κοπτικό να βρίσκεται αριστερά από την προγραµµατισµένη διαδροµή)
εκτελούµε την:

G41 D- .

όπου D, η θέση του κοπτικού εργαλείου.

Η παράµετρος αυτή είναι προαιρετική. Στην περίπτωση που δεν
συµπεριλαµβάνεται, χρησιµοποιείται η ακτίνα του κοπτικού της
τρέχουσας θέσης. Η ακτίνα αυτή θα πρέπει να είναι θετική.

Εάν θέσουµε στην παράµετρο D, την τιµή µηδέν, τότε θεωρείται κοπτικό
µε ακτίνα µηδέν.

Σφάλµα παρουσιάζεται όταν:
