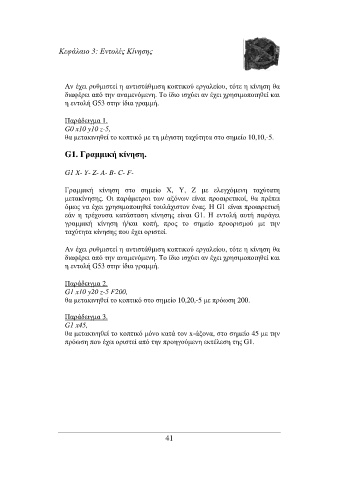

Page 42 - Τεχνολογία Παραγωγής ΙΙ

Κεφάλαιο 3: Εντολές Κίνησης

Αν έχει ρυθµιστεί η αντιστάθµιση κοπτικού εργαλείου, τότε η κίνηση θα
διαφέρει από την αναµενόµενη. Το ίδιο ισχύει αν έχει χρησιµοποιηθεί και
η εντολή G53 στην ίδια γραµµή.

Παράδειγµα 1.
G0 x10 y10 z-5,
θα µετακινηθεί το κοπτικό µε τη µέγιστη ταχύτητα στο σηµείο 10,10,-5.

G1. Γραµµική κίνηση.

G1 X- Y- Z- A- B- C- F-

Γραµµική κίνηση στο σηµείο X, Y, Z µε ελεγχόµενη ταχύτατη
µετακίνησης. Οι παράµετροι των αξόνων είναι προαιρετικοί, θα πρέπει
όµως να έχει χρησιµοποιηθεί τουλάχιστον ένας. Η G1 είναι προαιρετική
εάν η τρέχουσα κατάσταση κίνησης είναι G1. Η εντολή αυτή παράγει
γραµµική κίνηση ή/και κοπή, προς το σηµείο προορισµού µε την
ταχύτητα κίνησης που έχει οριστεί.

Αν έχει ρυθµιστεί η αντιστάθµιση κοπτικού εργαλείου, τότε η κίνηση θα
διαφέρει από την αναµενόµενη. Το ίδιο ισχύει αν έχει χρησιµοποιηθεί και
η εντολή G53 στην ίδια γραµµή.

Παράδειγµα 2.
G1 x10 y20 z-5 F200,
θα µετακινηθεί το κοπτικό στο σηµείο 10,20,-5 µε πρόωση 200.

Παράδειγµα 3.
G1 x45,
θα µετακινηθεί το κοπτικό µόνο κατά τον x-άξονα, στο σηµείο 45 µε την
πρόωση που έχει οριστεί από την προηγούµενη εκτέλεση της G1.

41
