Page 38 - Τεχνολογία Παραγωγής ΙΙ
P. 38

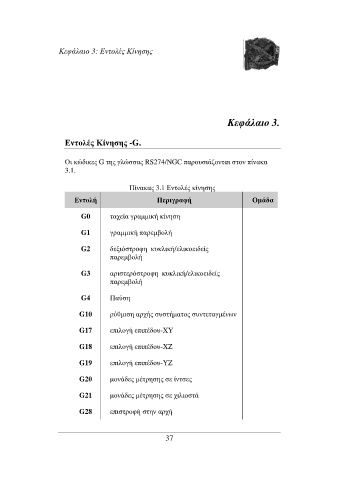

Κεφάλαιο 3: Εντολές Κίνησης
Κεφάλαιο 3.
Εντολές Κίνησης -G.
Οι κώδικες G της γλώσσας RS274/NGC παρουσιάζονται στον πίνακα
3.1.
Πίνακας 3.1 Εντολές κίνησης
Εντολή Περιγραφή Οµάδα
G0 ταχεία γραµµική κίνηση
G1 γραµµική παρεµβολή
G2 δεξιόστροφη κυκλική/ελικοειδείς
παρεµβολή
G3 αριστερόστροφη κυκλική/ελικοειδείς
παρεµβολή
G4 Παύση
G10 ρύθµιση αρχής συστήµατος συντεταγµένων
G17 επιλογή επιπέδου-XY
G18 επιλογή επιπέδου-XZ
G19 επιλογή επιπέδου-YZ
G20 µονάδες µέτρησης σε ίντσες
G21 µονάδες µέτρησης σε χιλιοστά
G28 επιστροφή στην αρχή
37
