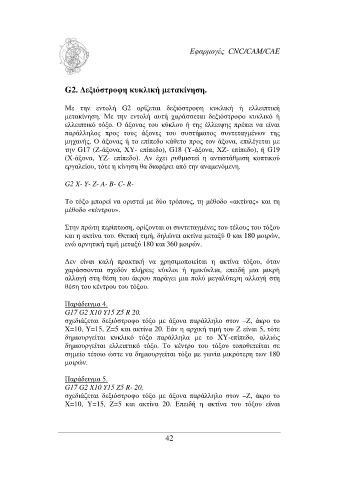

Εφαρµογές CNC/CAM/CAE

G2. ∆εξιόστροφη κυκλική µετακίνηση.

Με την εντολή G2 ορίζεται δεξιόστροφη κυκλική ή ελλειπτική
µετακίνηση. Με την εντολή αυτή χαράσσεται δεξιόστροφο κυκλικό ή
ελλειπτικό τόξο. Ο άξονας του κύκλου ή της έλλειψης πρέπει να είναι
παράλληλος προς τους άξονες του συστήµατος συντεταγµένων της
µηχανής. Ο άξονας ή το επίπεδο κάθετο προς τον άξονα, επιλέγεται µε
την G17 (Ζ-άξονα, XY- επίπεδο), G18 (Y-άξονα, XZ- επίπεδο), ή G19
(Χ-άξονα, YZ- επίπεδο). Αν έχει ρυθµιστεί η αντιστάθµιση κοπτικού
εργαλείου, τότε η κίνηση θα διαφέρει από την αναµενόµενη.

G2 X- Y- Z- A- B- C- R-

Το τόξο µπορεί να οριστεί µε δύο τρόπους, τη µέθοδο «ακτίνας» και τη
µέθοδο «κέντρου».

Στην πρώτη περίπτωση, ορίζονται οι συντεταγµένες του τέλους του τόξου
και η ακτίνα του. Θετική τιµή, δηλώνει ακτίνα µεταξύ 0 και 180 µοιρών,
ενώ αρνητική τιµή µεταξύ 180 και 360 µοιρών.

∆εν είναι καλή πρακτική να χρησιµοποιείται η ακτίνα τόξου, όταν
χαράσσονται σχεδόν πλήρεις κύκλοι ή ηµικύκλια, επειδή µια µικρή
αλλαγή στη θέση του άκρου παράγει µια πολύ µεγαλύτερη αλλαγή στη
θέση του κέντρου του τόξου.

Παράδειγµα 4.
G17 G2 X10 Y15 Z5 R 20,
σχεδιάζεται δεξιόστροφο τόξο µε άξονα παράλληλο στον –Ζ, άκρο το
X=10, Y=15, Z=5 και ακτίνα 20. Εάν η αρχική τιµή του Ζ είναι 5, τότε
δηµιουργείται κυκλικό τόξο παράλληλα µε το XY-επίπεδο, αλλιώς
δηµιουργείται ελλειπτικό τόξο. Το κέντρο του τόξου τοποθετείται σε
σηµείο τέτοιο ώστε να δηµιουργείται τόξο µε γωνία µικρότερη των 180
µοιρών.

Παράδειγµα 5.
G17 G2 X10 Y15 Z5 R- 20,
σχεδιάζεται δεξιόστροφο τόξο µε άξονα παράλληλο στον –Ζ, άκρο το
X=10, Y=15, Z=5 και ακτίνα 20. Επειδή η ακτίνα του τόξου είναι
