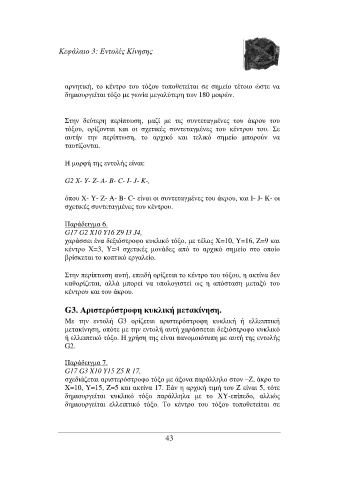

Κεφάλαιο 3: Εντολές Κίνησης

αρνητική, το κέντρο του τόξου τοποθετείται σε σηµείο τέτοιο ώστε να
δηµιουργείται τόξο µε γωνία µεγαλύτερη των 180 µοιρών.

Στην δεύτερη περίπτωση, µαζί µε τις συντεταγµένες του άκρου του
τόξου, ορίζονται και οι σχετικές συντεταγµένες του κέντρου του. Σε
αυτήν την περίπτωση, το αρχικό και τελικό σηµείο µπορούν να
ταυτίζονται.

Η µορφή της εντολής είναι:

G2 X- Y- Z- A- B- C- I- J- K-,

όπου X- Y- Z- A- B- C- είναι οι συντεταγµένες του άκρου, και I- J- K- οι
σχετικές συντεταγµένες του κέντρου.

Παράδειγµα 6.
G17 G2 X10 Y16 Z9 I3 J4,
χαράσσει ένα δεξιόστροφο κυκλικό τόξο, µε τέλος X=10, Y=16, Z=9 και
κέντρο X=3, Y=4 σχετικές µονάδες από το αρχικό σηµείο στο οποίο
βρίσκεται το κοπτικό εργαλείο.

Στην περίπτωση αυτή, επειδή ορίζεται το κέντρο του τόξου, η ακτίνα δεν
καθορίζεται, αλλά µπορεί να υπολογιστεί ως η απόσταση µεταξύ του
κέντρου και του άκρου.

G3. Αριστερόστροφη κυκλική µετακίνηση.
Με την εντολή G3 ορίζεται αριστερόστροφη κυκλική ή ελλειπτική
µετακίνηση, οπότε µε την εντολή αυτή χαράσσεται δεξιόστροφο κυκλικό
ή ελλειπτικό τόξο. Η χρήση της είναι πανοµοιότυπη µε αυτή της εντολής
G2.

Παράδειγµα 7.
G17 G3 X10 Y15 Z5 R 17,
σχεδιάζεται αριστερόστροφο τόξο µε άξονα παράλληλο στον –Ζ, άκρο το
X=10, Y=15, Z=5 και ακτίνα 17. Εάν η αρχική τιµή του Ζ είναι 5, τότε
δηµιουργείται κυκλικό τόξο παράλληλα µε το XY-επίπεδο, αλλιώς
δηµιουργείται ελλειπτικό τόξο. Το κέντρο του τόξου τοποθετείται σε
