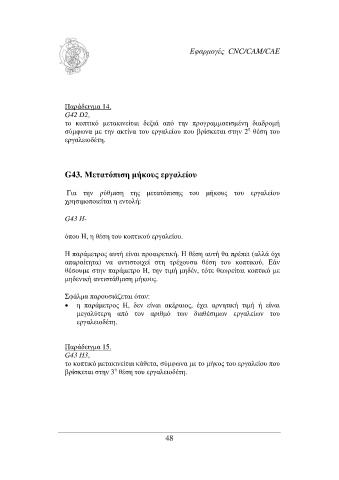

Εφαρµογές CNC/CAM/CAE

Παράδειγµα 14.
G42 D2,
το κοπτικό µετακινείται δεξιά από την προγραµµατισµένη διαδροµή
η
σύµφωνα µε την ακτίνα του εργαλείου που βρίσκεται στην 2 θέση του
εργαλειοδέτη.

G43. Μετατόπιση µήκους εργαλείου

Για την ρύθµιση της µετατόπισης του µήκους του εργαλείου
χρησιµοποιείται η εντολή:

G43 Η-

όπου Η, η θέση του κοπτικού εργαλείου.

Η παράµετρος αυτή είναι προαιρετική. Η θέση αυτή θα πρέπει (αλλά όχι
απαραίτητα) να αντιστοιχεί στη τρέχουσα θέση του κοπτικού. Εάν
θέσουµε στην παράµετρο Η, την τιµή µηδέν, τότε θεωρείται κοπτικό µε
µηδενική αντιστάθµιση µήκους.

Σφάλµα παρουσιάζεται όταν:
• η παράµετρος Η, δεν είναι ακέραιος, έχει αρνητική τιµή ή είναι
µεγαλύτερη από τον αριθµό των διαθέσιµων εργαλείων του
εργαλειοδέτη.

Παράδειγµα 15.
G43 Η3,
το κοπτικό µετακινείται κάθετα, σύµφωνα µε το µήκος του εργαλείου που
η
βρίσκεται στην 3 θέση του εργαλειοδέτη.

48
