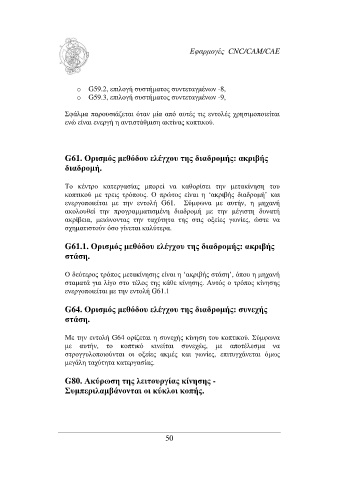

Page 51 - Τεχνολογία Παραγωγής ΙΙ

Εφαρµογές CNC/CAM/CAE

o G59.2, επιλογή συστήµατος συντεταγµένων -8,
o G59.3, επιλογή συστήµατος συντεταγµένων -9,

Σφάλµα παρουσιάζεται όταν µία από αυτές τις εντολές χρησιµοποιείται
ενώ είναι ενεργή η αντιστάθµιση ακτίνας κοπτικού.

G61. Ορισµός µεθόδου ελέγχου της διαδροµής: ακριβής
διαδροµή.

Το κέντρο κατεργασίας µπορεί να καθορίσει την µετακίνηση του
κοπτικού µε τρεις τρόπους. Ο πρώτος είναι η ‘ακριβής διαδροµή’ και
ενεργοποιείται µε την εντολή G61. Σύµφωνα µε αυτήν, η µηχανή
ακολουθεί την προγραµµατισµένη διαδροµή µε την µέγιστη δυνατή
ακρίβεια, µειώνοντας την ταχύτητα της στις οξείες γωνίες, ώστε να
σχηµατιστούν όσο γίνεται καλύτερα.

G61.1. Ορισµός µεθόδου ελέγχου της διαδροµής: ακριβής
στάση.

Ο δεύτερος τρόπος µετακίνησης είναι η ‘ακριβής στάση’, όπου η µηχανή
σταµατά για λίγο στο τέλος της κάθε κίνησης. Αυτός ο τρόπος κίνησης
ενεργοποιείται µε την εντολή G61.1

G64. Ορισµός µεθόδου ελέγχου της διαδροµής: συνεχής
στάση.

Με την εντολή G64 ορίζεται η συνεχής κίνηση του κοπτικού. Σύµφωνα
µε αυτήν, το κοπτικό κινείται συνεχώς, µε αποτέλεσµα να
στρογγυλοποιούνται οι οξείες ακµές και γωνίες, επιτυγχάνεται όµως
µεγάλη ταχύτητα κατεργασίας.

G80. Ακύρωση της λειτουργίας κίνησης -
Συµπεριλαµβάνονται οι κύκλοι κοπής.

50
