Κεφάλαιο 10:Προσοµοίωση µε υπολογιστή
περιγράφονται από µεγάλα τετράεδρα και άλλες από µικρότερα.
Συνήθως, η ορθότητα του αποτελέσµατος ελέγχεται µέσω της
σύγκλισης των αποτελεσµάτων διαδοχικής επίλυσης µε προοδευτικά
αυξανόµενο αριθµό τετραέδρων. ∆ηλαδή γίνεται µία πρώτη επίλυση µε
µεγάλο µέγεθος τετραέδρων, και ακολουθεί µια δεύτερη µε µικρότερο
µέγεθος τετραέδρων. Εάν η διαφορά στο αποτέλεσµα είναι µικρή, τότε
γίνεται αποδεκτό το πρώτο αποτέλεσµα. Εάν όχι, ακολουθεί τρίτη επίλυση
µε ακόµη µικρότερα τετράεδρα και ελέγχεται πάλι η διαφορά στο
αποτέλεσµα. Η διαδικασία αυτή επαναλαµβάνεται µέχρι να υπάρχει
σύγκλιση του αποτελέσµατος.
Για τον καθορισµό των παραµέτρων του πλέγµατος επιλέγονται τα εξής:
Mesh -> Free Mesh Parameters (Σχήµα 10.13). Εµφανίζεται ένα πλαίσιο
διαλόγου από όπου επιλέγεται το µέγεθος της διακριτοποίησης και των
τετραέδρων όπως φαίνεται στο Σχήµα 10.14.
Από την επιλογή Predefined mesh sizes επιλέγεται η κατάλληλη µορφή
του πλέγµατος. Πιο έµπειροι χρήστες µπορούν να καθορίσουν χειροκίνητα
τις παραµέτρους από τις σχετικές επιλογές.

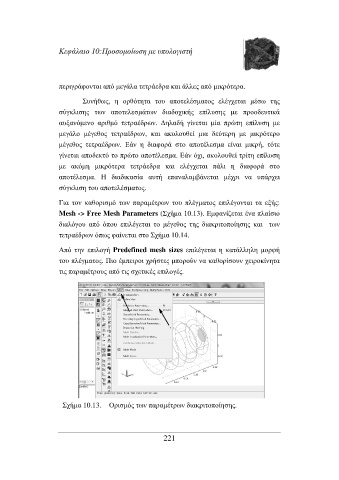

Σχήµα 10.13. Ορισµός των παραµέτρων διακριτοποίησης.
