Εφαρµογές CNC/CAM/CAE

αριστερής πλευράς του αντικειµένου, θεωρώντας την αντίστοιχη
επιφάνεια ακίνητη και την εφαρµογή της δύναµης στην δεξιά επιφάνεια.
Οι οριακές συνθήκες µπορούν να εφαρµοστούν σε ολόκληρο αντικείµενο
(στερεό) σε µία ή περισσότερε επιφάνειες, σε ακµές ή σε σηµεία, ανάλογα

µε τα δεδοµένα του προβλήµατος.
Για τον καθορισµό των οριακών συνθηκών επιλέγεται:
Physics -> Boundary settings, (Σχήµα 10.10) και εµφανίζεται ένα
πλαίσιο διαλόγου για την επιλογή της επιφάνειας και την αντιστοίχιση της
µε κάποια οριακή συνθήκη (Σχήµα 10.11).

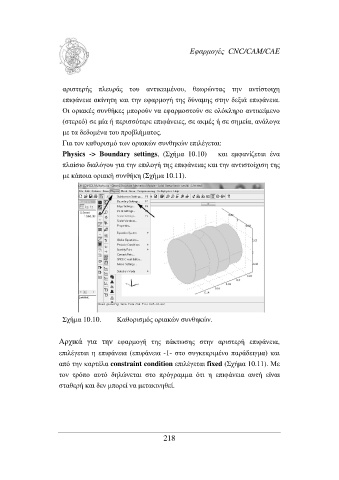

Σχήµα 10.10. Καθορισµός οριακών συνθηκών.

Αρχικά για την εφαρµογή της πάκτωσης στην αριστερή επιφάνεια,
επιλέγεται η επιφάνεια (επιφάνεια -1- στο συγκεκριµένο παράδειγµα) και
από την καρτέλα constraint condition επιλέγεται fixed (Σχήµα 10.11). Με

τον τρόπο αυτό δηλώνεται στο πρόγραµµα ότι η επιφάνεια αυτή είναι
σταθερή και δεν µπορεί να µετακινηθεί.
