Εφαρµογές CNC/CAM/CAE

10.2. Ορισµός υλικού
Στο επόµενο βήµα γίνεται αντιστοίχιση υλικών σε κάθε τµήµα της
γεωµετρίας. Το πρόγραµµα διαθέτει βάση δεδοµένων µε πληθώρα υλικών,
απ’ όπου µπορεί να επιλεχθεί το κατάλληλο.

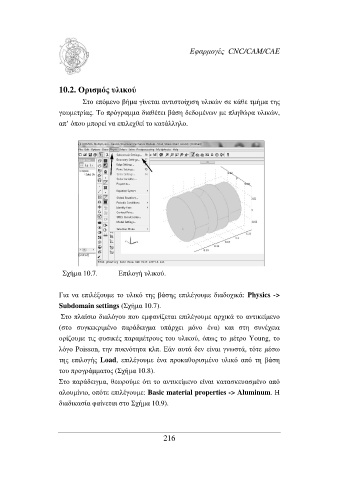

Σχήµα 10.7. Επιλογή υλικού.

Για να επιλέξουµε το υλικό της βάσης επιλέγουµε διαδοχικά: Physics ->
Subdomain settings (Σχήµα 10.7).
Στο πλαίσιο διαλόγου που εµφανίζεται επιλέγουµε αρχικά το αντικείµενο
(στο συγκεκριµένο παράδειγµα υπάρχει µόνο ένα) και στη συνέχεια
ορίζουµε τις φυσικές παραµέτρους του υλικού, όπως το µέτρο Young, το
λόγο Poisson, την πυκνότητα κλπ. Εάν αυτά δεν είναι γνωστά, τότε µέσω
της επιλογής Load, επιλέγουµε ένα προκαθορισµένο υλικό από τη βάση
του προγράµµατος (Σχήµα 10.8).
Στο παράδειγµα, θεωρούµε ότι το αντικείµενο είναι κατασκευασµένο από
αλουµίνιο, οπότε επιλέγουµε: Basic material properties -> Aluminum. Η
διαδικασία φαίνεται στο Σχήµα 10.9).
