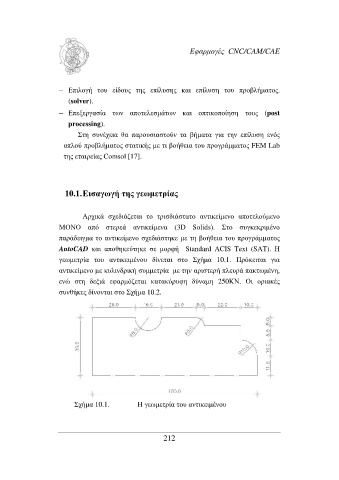

Page 213 - Τεχνολογία Παραγωγής ΙΙ

Εφαρµογές CNC/CAM/CAE

− Επιλογή του είδους της επίλυσης και επίλυση του προβλήµατος.
(solver).
− Επεξεργασία των αποτελεσµάτων και οπτικοποίηση τους (post
processing).
Στη συνέχεια θα παρουσιαστούν τα βήµατα για την επίλυση ενός
απλού προβλήµατος στατικής µε τι βοήθεια του προγράµµατος FEM Lab
της εταιρείας Comsol [17].

10.1. Εισαγωγή της γεωµετρίας

Αρχικά σχεδιάζεται το τρισδιάστατο αντικείµενο αποτελούµενο
ΜΟΝΟ από στερεά αντικείµενα (3D Solids). Στο συγκεκριµένο
παράδειγµα το αντικείµενο σχεδιάστηκε µε τη βοήθεια του προγράµµατος
AutoCAD και αποθηκεύτηκε σε µορφή Standard ACIS Text (SAT). Η
γεωµετρία του αντικειµένου δίνεται στο Σχήµα 10.1. Πρόκειται για
αντικείµενο µε κυλινδρική συµµετρία µε την αριστερή πλευρά πακτωµένη,
ενώ στη δεξιά εφαρµόζεται κατακόρυφη δύναµη 250ΚΝ. Οι οριακές
συνθήκες δίνονται στο Σχήµα 10.2.

Σχήµα 10.1. Η γεωµετρία του αντικειµένου
