Κεφάλαιο 9: Η µέθοδος Πεπερασµένων Στοιχείων

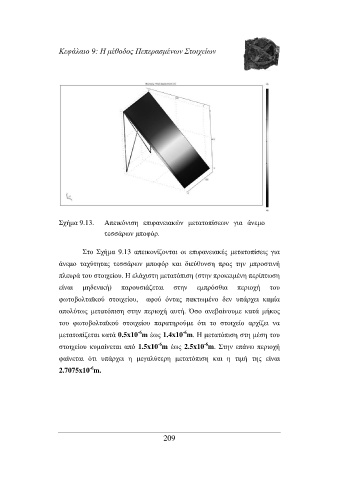

Σχήµα 9.13. Απεικόνιση επιφανειακών µετατοπίσεων για άνεµο
τεσσάρων µποφόρ.

Στο Σχήµα 9.13 απεικονίζονται οι επιφανειακές µετατοπίσεις για

άνεµο ταχύτητας τεσσάρων µποφόρ και διεύθυνση προς την µπροστινή
πλευρά του στοιχείου. Η ελάχιστη µετατόπιση (στην προκειµένη περίπτωση
είναι µηδενική) παρουσιάζεται στην εµπρόσθια περιοχή του
φωτοβολταϊκού στοιχείου, αφού όντας πακτωµένο δεν υπάρχει καµία
απολύτως µετατόπιση στην περιοχή αυτή. Όσο ανεβαίνουµε κατά µήκος

του φωτοβολταϊκού στοιχείου παρατηρούµε ότι το στοιχείο αρχίζει να
-6
-6
µετατοπίζεται κατά 0.5x10 m έως 1.4x10 m. Η µετατόπιση στη µέση του
-6
-6
στοιχείου κυµαίνεται από 1.5x10 m έως 2.5x10 m. Στην επάνω περιοχή
φαίνεται ότι υπάρχει η µεγαλύτερη µετατόπιση και η τιµή της είναι
-6
2.7075x10 m.
