Εφαρµογές CNC/CAM/CAE

Εφαρµόζοντας τις ιδιότητες του υλικού και τις δυνάµεις στην γεωµετρία,
µελετήθηκε η µετατόπιση που προκαλεί ο άνεµος, η δύναµη του βάρους και
η δύναµη στρέψης στην ανεµογεννήτρια. Τα αποτελέσµατα εµφανίζονται
στα Σχήµατα 9.10 & 9.11.

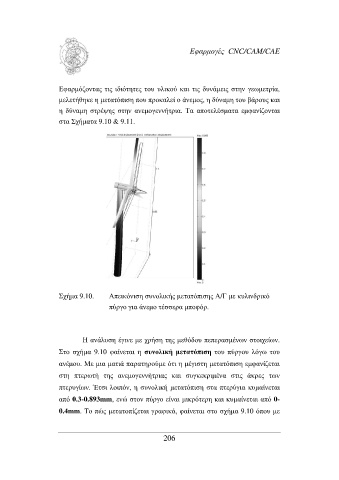

Σχήµα 9.10. Απεικόνιση συνολικής µετατόπισης Α/Γ µε κυλινδρικό
πύργο για άνεµο τέσσερα µποφόρ.

Η ανάλυση έγινε µε χρήση της µεθόδου πεπερασµένων στοιχείων.
Στο σχήµα 9.10 φαίνεται η συνολική µετατόπιση του πύργου λόγω του
ανέµου. Με µια µατιά παρατηρούµε ότι η µέγιστη µετατόπιση εµφανίζεται

στη πτερωτή της ανεµογεννήτριας και συγκεκριµένα στις άκρες των
πτερυγίων. Έτσι λοιπόν, η συνολική µετατόπιση στα πτερύγια κυµαίνεται
από 0.3-0.893mm, ενώ στον πύργο είναι µικρότερη και κυµαίνεται από 0-

0.4mm. Το πώς µετατοπίζεται γραφικά, φαίνεται στο σχήµα 9.10 όπου µε
