Κεφάλαιο 9: Η µέθοδος Πεπερασµένων Στοιχείων

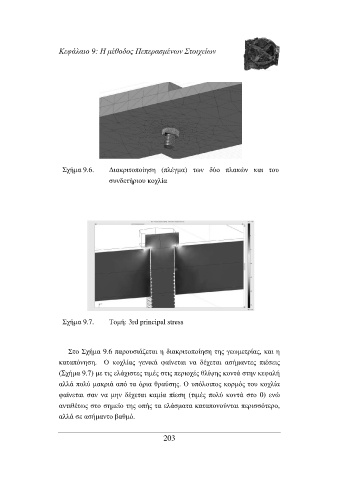

Σχήµα 9.6. ∆ιακριτοποίηση (πλέγµα) των δύο πλακών και του
συνδετήριου κοχλία

Σχήµα 9.7. Τοµή: 3rd principal stress

Στο Σχήµα 9.6 παρουσιάζεται η διακριτοποίηση της γεωµετρίας, και η
καταπόνηση. Ο κοχλίας γενικά φαίνεται να δέχεται ασήµαντες πιέσεις
(Σχήµα 9.7) µε τις ελάχιστες τιµές στις περιοχές θλίψης κοντά στην κεφαλή
αλλά πολύ µακριά από τα όρια θραύσης. Ο υπόλοιπος κορµός του κοχλία
φαίνεται σαν να µην δέχεται καµία πίεση (τιµές πολύ κοντά στο 0) ενώ
αντιθέτως στο σηµείο της οπής τα ελάσµατα καταπονούνται περισσότερο,
αλλά σε ασήµαντο βαθµό.
