το διαφανές χρώµα είναι η ανεµογεννήτρια πριν την µετατόπιση, ενώ µε

τους χρωµατισµούς είναι η ανεµογεννήτρια µετά την µετατόπισή της.
Παρατηρούµε ότι ο πύργος λυγίζει ενώ η πτερωτή µετατοπίζεται προς τα
πίσω κατά τον άξονα y.

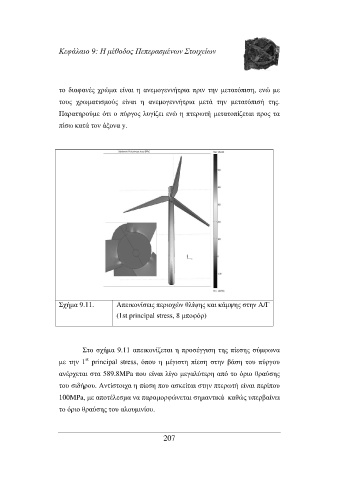

Σχήµα 9.11. Απεικονίσεις περιοχών θλίψης και κάµψης στην Α/Γ
(1st principal stress, 8 µποφόρ)

Στο σχήµα 9.11 απεικονίζεται η προσέγγιση της πίεσης σύµφωνα
st
µε την 1 principal stress, όπου η µέγιστη πίεση στην βάση του πύργου
ανέρχεται στα 589.8MPa που είναι λίγο µεγαλύτερη από το όριο θραύσης

του σιδήρου. Αντίστοιχα η πίεση που ασκείται στην πτερωτή είναι περίπου
100MPa, µε αποτέλεσµα να παραµορφώνεται σηµαντικά καθώς υπερβαίνει
το όριο θραύσης του αλουµινίου.
