Κεφάλαιο 10:Προσοµοίωση µε υπολογιστή

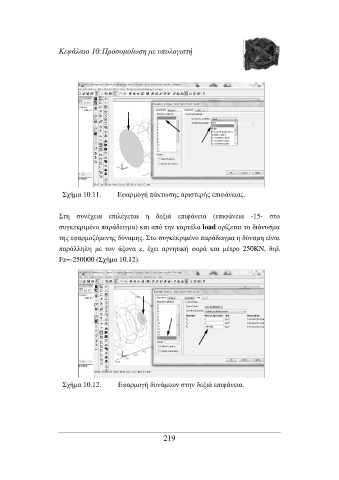

Σχήµα 10.11. Εφαρµογή πάκτωσης αριστερής επιφάνειας.
Στη συνέχεια επιλέγεται η δεξιά επιφάνεια (επιφάνεια -15- στο
συγκεκριµένο παράδειγµα) και από την καρτέλα load ορίζεται το διάνυσµα
της εφαρµοζόµενης δύναµης. Στο συγκεκριµένο παράδειγµα η δύναµη είναι
παράλληλη µε τον άξονα z, έχει αρνητική φορά και µέτρο 250KN, δηλ
Fz=-250000 (Σχήµα 10.12).
Σχήµα 10.12. Εφαρµογή δυνάµεων στην δεξιά επιφάνεια.
