Εφαρµογές CNC/CAM/CAE

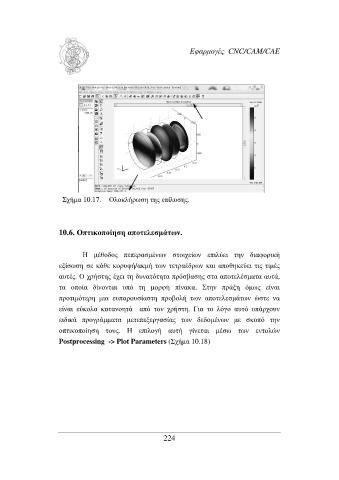

Σχήµα 10.17. Ολοκλήρωση της επίλυσης.

10.6. Οπτικοποίηση αποτελεσµάτων.

Η µέθοδος πεπερασµένων στοιχείων επιλύει την διαφορική
εξίσωση σε κάθε κορυφή/ακµή των τετραέδρων και αποθηκεύει τις τιµές
αυτές. Ο χρήστης έχει τη δυνατότητα πρόσβασης στα αποτελέσµατα αυτά,
τα οποία δίνονται υπό τη µορφή πίνακα. Στην πράξη όµως είναι
προτιµότερη µια ευπαρουσίαστη προβολή των αποτελεσµάτων ώστε να
είναι εύκολα κατανοητά από τον χρήστη. Για το λόγο αυτό υπάρχουν
ειδικά προγράµµατα µετεπεξεργασίας των δεδοµένων µε σκοπό την
οπτικοποίηση τους. Η επιλογή αυτή γίνεται µέσω των εντολών
Postprocessing -> Plot Parameters (Σχήµα 10.18)

224
