Εφαρµογές CNC/CAM/CAE

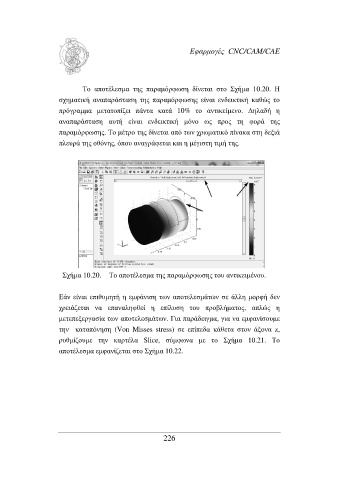

Το αποτέλεσµα της παραµόρφωση δίνεται στο Σχήµα 10.20. Η
σχηµατική αναπαράσταση της παραµόρφωσης είναι ενδεικτική καθώς το
πρόγραµµα µετατοπίζει πάντα κατά 10% το αντικείµενο. ∆ηλαδή η
αναπαράσταση αυτή είναι ενδεικτική µόνο ως προς τη φορά της
παραµόρφωσης. Το µέτρο της δίνεται από των χρωµατικό πίνακα στη δεξιά
πλευρά της οθόνης, όπου αναγράφεται και η µέγιστη τιµή της.
Σχήµα 10.20. Το αποτέλεσµα της παραµόρφωσης του αντικειµένου.
Εάν είναι επιθυµητή η εµφάνιση των αποτελεσµάτων σε άλλη µορφή δεν
χρειάζεται να επαναληφθεί η επίλυση του προβλήµατος, απλώς η
µετεπεξεργασία των αποτελεσµάτων. Για παράδειγµα, για να εµφανίσουµε
την καταπόνηση (Von Misses stress) σε επίπεδα κάθετα στον άξονα z,
ρυθµίζουµε την καρτέλα Slice, σύµφωνα µε το Σχήµα 10.21. Το
αποτέλεσµα εµφανίζεται στο Σχήµα 10.22.
