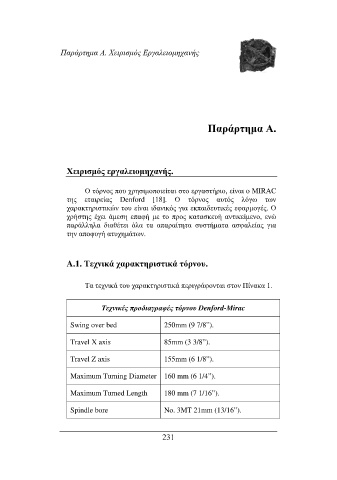

Page 232 - Τεχνολογία Παραγωγής ΙΙ
P. 232
Παράρτηµα Α. Χειρισµός Εργαλειοµηχανής
Παράρτηµα Α.
Χειρισµός εργαλειοµηχανής.
Ο τόρνος που χρησιµοποιείται στο εργαστήριο, είναι o MIRAC
της εταιρείας Denford [18]. Ο τόρνος αυτός λόγω των
χαρακτηριστικών του είναι ιδανικός για εκπαιδευτικές εφαρµογές. Ο
χρήστης έχει άµεση επαφή µε το προς κατασκευή αντικείµενο, ενώ
παράλληλα διαθέτει όλα τα απαραίτητα συστήµατα ασφαλείας για
την αποφυγή ατυχηµάτων.
A.1. Τεχνικά χαρακτηριστικά τόρνου.
Τα τεχνικά του χαρακτηριστικά περιγράφονται στον Πίνακα 1.
Τεχνικές προδιαγραφές τόρνου Denford-Mirac
Swing over bed 250mm (9 7/8”).
Travel X axis 85mm (3 3/8”).
Travel Z axis 155mm (6 1/8”).
Maximum Turning Diameter 160 mm (6 1/4”).
Maximum Turned Length 180 mm (7 1/16”).
Spindle bore No. 3MT 21mm (13/16”).
231
