Page 17 - Τεχνολογία Παραγωγής ΙΙ

Εφαρµογές CNC/CAM/CAE

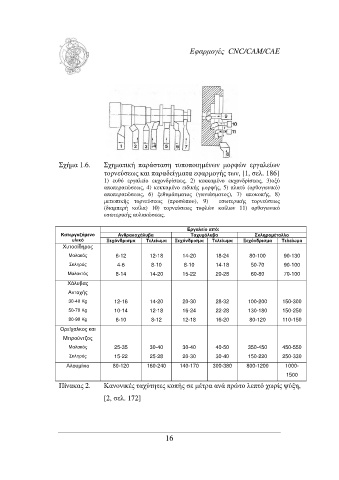

Σχήµα 1.6. Σχηµατική παράσταση τυποποιηµένων µορφών εργαλείων
τορνεύσεως και παραδείγµατα εφαρµογής των, [1, σελ. 186]
1) ευθύ εργαλείο εκχονδρίσεως, 2) κεκκαµένο εκχονδρίσεως, 3)οξύ
αποπερατώσεως, 4) κεκκαµένο ειδικής µορφής, 5) πλατύ (ορθογωνικό)
αποπερατώσεως, 6) ξεθυµάσµατος (γωνιάσµατος), 7) αποκοπής, 8)
µετωπικής τορνεύσεως (προσώπου), 9) εσωτερικής τορνεύσεως
(διαµπερή κοίλα) 10) τορνεύσεως τυφλών κοίλων 11) ορθογωνικό
εσωτερικής αυλακώσεως.

Εργαλείο από:
Κατεργαζόµενο Ανθρακοχάλυβα Ταχυχάλυβα Σκληροµέταλλο
υλικό Ξεχόνδρισµα Τελείωµα Ξεχόνδρισµα Τελείωµα Ξεχόνδρισµα Τελείωµα
Χυτοσίδηρος
Μαλακός 6-12 12-18 14-20 18-24 80-100 90-130
Σκληρός 4-6 8-10 8-10 14-18 50-70 90-100
Μαλακτός 8-14 14-20 15-22 20-28 60-80 70-100
Χάλυβας
Αντοχής
30-40 Kg 12-16 14-20 20-30 28-32 100-200 150-300
50-70 Kg 10-14 12-18 16-24 22-28 130-180 150-250
80-90 Kg 6-10 8-12 12-18 16-20 80-120 110-150
Ορείχαλκος και
Μπρούντζος
Μαλακός 25-35 30-40 30-40 40-50 350-450 450-550
Σκληρός 15-22 25-28 20-30 30-40 150-220 250-330
Αλουµίνιο 80-120 160-240 140-170 300-380 800-1200 1000-
1500
Πίνακας 2. Κανονικές ταχύτητες κοπής σε µέτρα ανά πρώτο λεπτό χωρίς ψύξη,
[2, σελ. 172]

16
