Κεφάλαιο 1: Εργαλειοµηχανές
Το µέγεθος του δραπάνου καθορίζεται από το µέγεθος του υλικού
που µπορεί να χειριστεί, δηλαδή την απόσταση µεταξύ κεφαλής-
τράπεζας. Στο Σχήµα 1 φαίνεται µια τυπική µορφή δραπάνου.

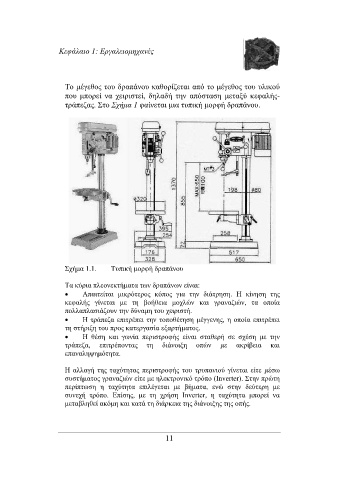

Σχήµα 1.1. Τυπική µορφή δραπάνου
Τα κύρια πλεονεκτήµατα των δραπάνων είναι:
• Απαιτείται µικρότερος κόπος για την διάτρηση. Η κίνηση της
κεφαλής γίνεται µε τη βοήθεια µοχλών και γραναζιών, τα οποία
πολλαπλασιάζουν την δύναµη του χειριστή.
• Η τράπεζα επιτρέπει την τοποθέτηση µέγγενης, η οποία επιτρέπει
τη στήριξη του προς κατεργασία εξαρτήµατος.
• Η θέση και γωνία περιστροφής είναι σταθερή σε σχέση µε την
τράπεζα, επιτρέποντας τη διάνοιξη οπών µε ακρίβεια και
επαναληψηµότητα.
Η αλλαγή της ταχύτητας περιστροφής του τρυπανιού γίνεται είτε µέσω
συστήµατος γραναζιών είτε µε ηλεκτρονικό τρόπο (Inverter). Στην πρώτη
περίπτωση η ταχύτητα επιλέγεται µε βήµατα, ενώ στην δεύτερη µε
συνεχή τρόπο. Επίσης, µε τη χρήση Inverter, η ταχύτητα µπορεί να
µεταβληθεί ακόµη και κατά τη διάρκεια της διάνοιξης της οπής.
