Page 14 - Τεχνολογία Παραγωγής ΙΙ

Κεφάλαιο 1: Εργαλειοµηχανές

Στον Πίνακα-1 δίνονται οι συνιστώµενες τιµές της προώσεως s κατά τη
διάτρησης διαφόρων υλικών µε ελικοειδή τρυπάνια από ταχυχάλυβα, [1,
σελ. 314]

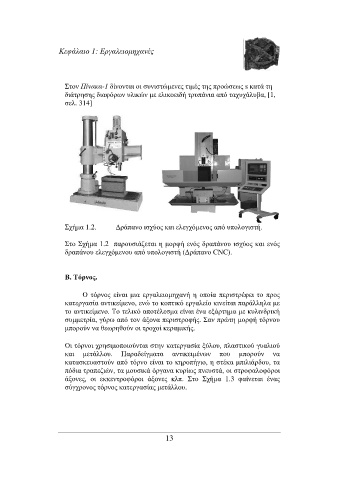

Σχήµα 1.2. ∆ράπανο ισχύος και ελεγχόµενος από υπολογιστή.

Στο Σχήµα 1.2 παρουσιάζεται η µορφή ενός δραπάνου ισχύος και ενός
δραπάνου ελεγχόµενου από υπολογιστή (∆ράπανο CNC).

Β. Τόρνος.

Ο τόρνος είναι µια εργαλειοµηχανή η οποία περιστρέφει το προς
κατεργασία αντικείµενο, ενώ το κοπτικό εργαλείο κινείται παράλληλα µε
το αντικείµενο. Το τελικό αποτέλεσµα είναι ένα εξάρτηµα µε κυλινδρική
συµµετρία, γύρω από τον άξονα περιστροφής. Σαν πρώτη µορφή τόρνου
µπορούν να θεωρηθούν οι τροχοί κεραµικής.

Οι τόρνοι χρησιµοποιούνται στην κατεργασία ξύλου, πλαστικού γυαλιού
και µετάλλου. Παραδείγµατα αντικειµένων που µπορούν να
κατασκευαστούν από τόρνο είναι το κηροπήγιο, η στέκα µπιλιάρδου, τα
πόδια τραπεζιών, τα µουσικά όργανα κυρίως πνευστά, οι στροφαλοφόροι
άξονες, οι εκκεντροφόροι άξονες κλπ. Στο Σχήµα 1.3 φαίνεται ένας
σύγχρονος τόρνος κατεργασίας µετάλλου.

13
