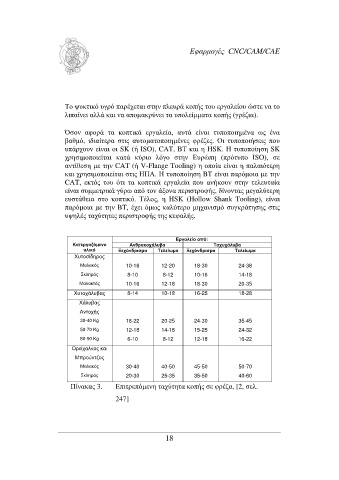

Page 19 - Τεχνολογία Παραγωγής ΙΙ

Εφαρµογές CNC/CAM/CAE

Το ψυκτικό υγρό παρέχεται στην πλευρά κοπής του εργαλείου ώστε να το
λιπαίνει αλλά και να αποµακρύνει τα υπολείµµατα κοπής (γρέζια).

Όσον αφορά τα κοπτικά εργαλεία, αυτά είναι τυποποιηµένα ως ένα
βαθµό, ιδιαίτερα στις αυτοµατοποιηµένες φρέζες. Οι τυποποιήσεις που
υπάρχουν είναι οι SK (ή ISO), CAT, BT και η HSK. Η τυποποίηση SK
χρησιµοποιείται κατά κύριο λόγο στην Ευρώπη (πρότυπο ISO), σε
αντίθεση µε την CAT (ή V-Flange Tooling) η οποία είναι η παλαιότερη
και χρησιµοποιείται στις ΗΠΑ. Η τυποποίηση BT είναι παρόµοια µε την
CAT, εκτός του ότι τα κοπτικά εργαλεία που ανήκουν στην τελευταία
είναι συµµετρικά γύρω από τον άξονα περιστροφής, δίνοντας µεγαλύτερη
ευστάθεια στο κοπτικό. Τέλος, η HSK (Hollow Shank Tooling), είναι
παρόµοια µε την BT, έχει όµως καλύτερο µηχανισµό συγκράτησης στις
υψηλές ταχύτητες περιστροφής της κεφαλής.

Εργαλείο από:
Κατεργαζόµενο Ανθρακοχάλυβα Ταχυχάλυβα
υλικό Ξεχόνδρισµα Τελείωµα Ξεχόνδρισµα Τελείωµα
Χυτοσίδηρος
Μαλακός 10-16 12-20 18-30 24-38
Σκληρός 8-10 8-12 10-16 14-18
Μαλακτός 10-16 12-18 18-30 20-35
Χυτοχάλυβας 8-14 10-18 16-25 18-28
Χάλυβας
Αντοχής
30-40 Kg 18-22 20-25 24-30 35-45
50-70 Kg 12-18 14-18 15-25 24-32
80-90 Kg 6-10 8-12 12-18 16-22
Ορείχαλκος και
Μπρούντζος
Μαλακός 30-40 40-50 45-50 50-70
Σκληρός 20-30 25-35 35-50 40-60
Πίνακας 3. Επιτρεπόµενη ταχύτητα κοπής σε φρέζα, [2, σελ.

247]

18
