Κεφάλαιο 1: Εργαλειοµηχανές

(σχεδόν πάντα στην αριστερή πλευρά) βρίσκεται η «κεφαλή». Η κεφαλή
περιστρέφεται γύρω από τον οριζόντιο άξονα και στηρίζεται σε ένα
πολύπλοκο σύστηµα ρουλεµάν. Στο άκρο της η κεφαλή φέρει σφικτήρα
(τσοκ) για την συγκράτηση του εξαρτήµατος. Η περιστροφή της κεφαλής
γίνεται από ηλεκτροκινητήρα και ενός συστήµατος οδοντωτών τροχών
(γραναζιών) για τη µεταβολή της ταχύτητας. Στα σύγχρονα συστήµατα ο
κινητήρας ελέγχεται ηλεκτρονικά µέσω αντιστροφέα (inverter).
Στο άλλο άκρο της κεφαλής (στην δεξιά πλευρά) βρίσκεται ο
«κεντροφορέας» (κουκουβάγια) του τόρνου. Αυτός µπορεί να
µετακινείται παράλληλα µε τον άξονα και να στερεώνεται στην
επιθυµητή θέση. Ο κεντροφορέας µπορεί να εκτελέσει δύο εργασίες:
α) την στήριξη µακριών εξαρτηµάτων, καθώς τα συγκρατεί και το
σηµείο το οποίο έρχεται σε επαφή µε το εξάρτηµα µπορεί να
περιστρέφεται γύρω από τον άξονα περιστροφής της κεφαλής.
β) Να χρησιµοποιηθεί για την διάνοιξη οπών, καθώς µπορεί να
στερεωθεί σε αυτόν ένα κοπτικό εργαλείο π.χ. τρυπάνι.

Τα κοπτικά εργαλεία είναι στερεωµένα στον «εργαλειοφορέα» . Αυτός
µετακινείται, γλιστρώντας κατά µήκος της τράπεζας, η οποία είναι
διαµορφωµένη για το λόγο αυτό σε πρισµατικές επιφάνειες. Ο εργαλειο-
φορέας και η στήριξη του κοπτικού εργαλείου σε αυτόν, παρουσιάζονται
στο Σχήµα 1.5.

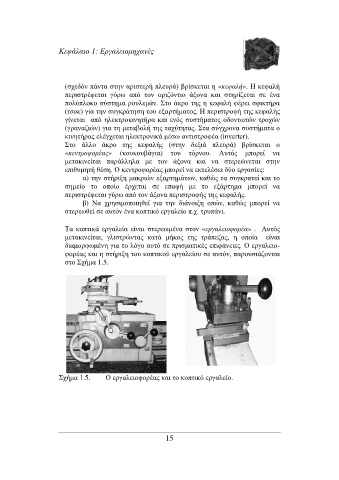

Σχήµα 1.5. Ο εργαλειοφορέας και το κοπτικό εργαλείο.
