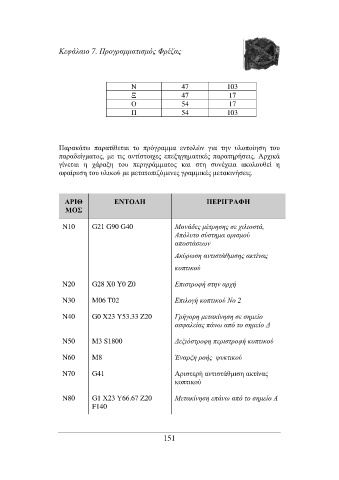

Κεφάλαιο 7. Προγραµµατισµός Φρέζας

Ν 47 103
Ξ 47 17
Ο 54 17
Π 54 103

Παρακάτω παρατίθεται το πρόγραµµα εντολών για την υλοποίηση του
παραδείγµατος, µε τις αντίστοιχες επεξηγηµατικές παρατηρήσεις. Αρχικά
γίνεται η χάραξη του περιγράµµατος και στη συνέχεια ακολουθεί η
αφαίρεση του υλικού µε µετατοπιζόµενες γραµµικές µετακινήσεις.

ΑΡΙΘ ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ
ΜΟΣ

Ν10 G21 G90 G40 Μονάδες µέτρησης σε χιλιοστά,
Απόλυτο σύστηµα ορισµού
αποστάσεων
Ακύρωση αντιστάθµισης ακτίνας
κοπτικού

Ν20 G28 X0 Y0 Z0 Επιστροφή στην αρχή

Ν30 M06 T02 Επιλογή κοπτικού Νο 2

Ν40 G0 X23 Y53.33 Z20 Γρήγορη µετακίνηση σε σηµείο
ασφαλείας πάνω από το σηµείο ∆

Ν50 M3 S1800 ∆εξιόστροφη περιστροφή κοπτικού

Ν60 M8 Έναρξη ροής ψυκτικού

Ν70 G41 Αριστερή αντιστάθµιση ακτίνας
κοπτικού

Ν80 G1 Χ23 Υ66.67 Z20 Μετακίνηση επάνω από το σηµείο Α
F140
