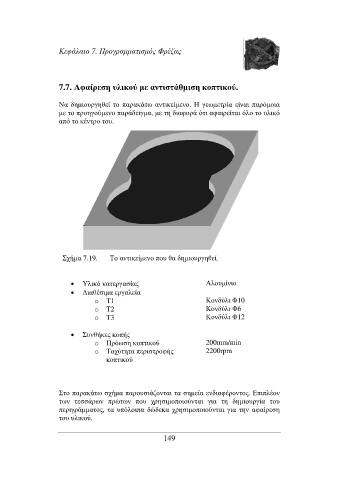

Page 150 - Τεχνολογία Παραγωγής ΙΙ

Κεφάλαιο 7. Προγραµµατισµός Φρέζας

7.7. Αφαίρεση υλικού µε αντιστάθµιση κοπτικού.

Να δηµιουργηθεί το παρακάτω αντικείµενο. Η γεωµετρία είναι παρόµοια
µε το προηγούµενο παράδειγµα, µε τη διαφορά ότι αφαιρείται όλο το υλικό
από το κέντρο του.

Σχήµα 7.19. Το αντικείµενο που θα δηµιουργηθεί.

• Υλικό κατεργασίας Αλουµίνιο
• ∆ιαθέσιµα εργαλεία
o Τ1 Κονδύλι Φ10
o Τ2 Κονδύλι Φ6
o Τ3 Κονδύλι Φ12

• Συνθήκες κοπής
o Πρόωση κοπτικού 200mm/min
o Ταχύτητα περιστροφής 2200rpm
κοπτικού

Στο παρακάτω σχήµα παρουσιάζονται τα σηµεία ενδιαφέροντος. Επιπλέον
των τεσσάρων πρώτων που χρησιµοποιούνται για τη δηµιουργία του
περιγράµµατος, τα υπόλοιπα δώδεκα χρησιµοποιούνται για την αφαίρεση
του υλικού.
