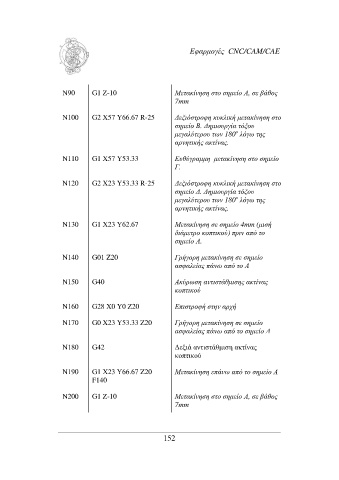

Εφαρµογές CNC/CAM/CAE

Ν90 G1 Z-10 Μετακίνηση στο σηµείο Α, σε βάθος
7mm

Ν100 G2 X57 Y66.67 R-25 ∆εξιόστροφη κυκλική µετακίνηση στο
σηµείο Β. ∆ηµιουργία τόξου
ο
µεγαλύτερου των 180 λόγω της
αρνητικής ακτίνας.

Ν110 G1 X57 Y53.33 Ευθύγραµµη µετακίνηση στο σηµείο
Γ.

Ν120 G2 X23 Y53.33 R-25 ∆εξιόστροφη κυκλική µετακίνηση στο
σηµείο ∆. ∆ηµιουργία τόξου
ο
µεγαλύτερου των 180 λόγω της
αρνητικής ακτίνας.

Ν130 G1 Χ23 Υ62.67 Μετακίνηση σε σηµείο 4mm (µισή
διάµετρο κοπτικού) πριν από το
σηµείο Α.

Ν140 G01 Z20 Γρήγορη µετακίνηση σε σηµείο
ασφαλείας πάνω από το Α

Ν150 G40 Ακύρωση αντιστάθµισης ακτίνας
κοπτικού

Ν160 G28 X0 Y0 Z20 Επιστροφή στην αρχή

Ν170 G0 X23 Y53.33 Z20 Γρήγορη µετακίνηση σε σηµείο
ασφαλείας πάνω από το σηµείο ∆

Ν180 G42 ∆εξιά αντιστάθµιση ακτίνας
κοπτικού

Ν190 G1 Χ23 Υ66.67 Z20 Μετακίνηση επάνω από το σηµείο Α
F140

Ν200 G1 Z-10 Μετακίνηση στο σηµείο Α, σε βάθος
7mm

152
