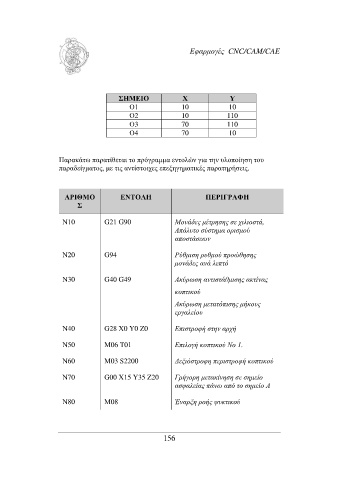

Εφαρµογές CNC/CAM/CAE

ΣΗΜΕΙΟ Χ Υ
Ο1 10 10
Ο2 10 110
Ο3 70 110
Ο4 70 10

Παρακάτω παρατίθεται το πρόγραµµα εντολών για την υλοποίηση του
παραδείγµατος, µε τις αντίστοιχες επεξηγηµατικές παρατηρήσεις.

ΑΡΙΘΜΟ ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ
Σ

Ν10 G21 G90 Μονάδες µέτρησης σε χιλιοστά,
Απόλυτο σύστηµα ορισµού
αποστάσεων

Ν20 G94 Ρύθµιση ρυθµού προώθησης
µονάδες ανά λεπτό
Ν30 G40 G49 Ακύρωση αντιστάθµισης ακτίνας

κοπτικού
Ακύρωση µετατόπισης µήκους
εργαλείου

Ν40 G28 X0 Y0 Z0 Επιστροφή στην αρχή

Ν50 M06 T01 Επιλογή κοπτικού Νο 1.

Ν60 M03 S2200 ∆εξιόστροφη περιστροφή κοπτικού

Ν70 G00 X15 Y35 Z20 Γρήγορη µετακίνηση σε σηµείο
ασφαλείας πάνω από το σηµείο Α

Ν80 Μ08 Έναρξη ροής ψυκτικού
