Εφαρµογές CNC/CAM/CAE

• ∆ιαθέσιµα εργαλεία
o Τ1 Κονδύλι Φ10
o Τ2 Κονδύλι Φ6
o Τ3 Κονδύλι Φ12

• Συνθήκες κοπής
o Πρόωση κοπτικού 200mm/min
o Ταχύτητα περιστροφής 2200rpm
κοπτικού

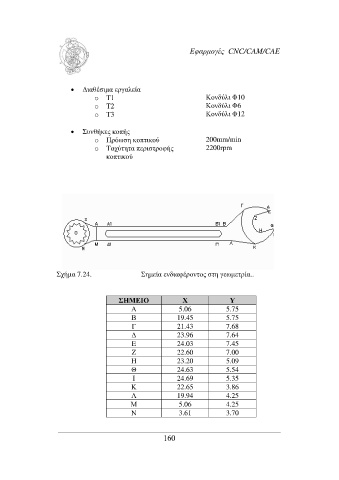

Σχήµα 7.24. Σηµεία ενδιαφέροντος στη γεωµετρία..

ΣΗΜΕΙΟ Χ Υ
Α 5.06 5.75
Β 19.45 5.75
Γ 21.43 7.68
∆ 23.96 7.64
E 24.03 7.45
Z 22.60 7.00
H 23.20 5.09
Θ 24.63 5.54
Ι 24.69 5.35
Κ 22.65 3.86
Λ 19.94 4.25
Μ 5.06 4.25
Ν 3.61 3.70
