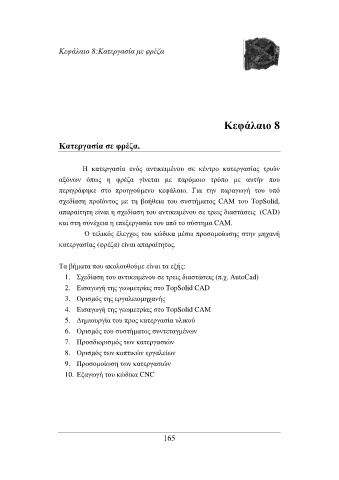

Κεφάλαιο 8:Κατεργασία µε φρέζα








                                                                     Κεφάλαιο 8


                   Κατεργασία σε φρέζα.


                          Η  κατεργασία  ενός  αντικειµένου  σε  κέντρο  κατεργασίας  τριών
                   αξόνων  όπως  η  φρέζα  γίνεται  µε  παρόµοιο  τρόπο  µε  αυτήν  που
                   περιγράφηκε  στο  προηγούµενο  κεφάλαιο.  Για  την  παραγωγή  του  υπό
                   σχεδίαση  προϊόντος  µε  τη  βοήθεια  του  συστήµατος  CAM  του  TopSolid,
                   απαραίτητη είναι η σχεδίαση του αντικειµένου σε τρεις διαστάσεις  (CAD)
                   και στη συνέχεια η επεξεργασία του από το σύστηµα CAM.
                           Ο τελικός έλεγχος του κώδικα µέσω προσοµοίωσης στην µηχανή
                   κατεργασίας (φρέζα) είναι απαραίτητος.

                   Τα βήµατα που ακολουθούµε είναι τα εξής:
                     1.  Σχεδίαση του αντικειµένου σε τρεις διαστάσεις (π.χ. AutoCad)
                     2.  Εισαγωγή της γεωµετρίας στο TopSolid CAD
                     3.  Ορισµός της εργαλειοµηχανής
                     4.  Εισαγωγή της γεωµετρίας στο TopSolid CAΜ
                     5.  ∆ηµιουργία του προς κατεργασία υλικού
                     6.  Ορισµός του συστήµατος συντεταγµένων
                     7.  Προσδιορισµός των κατεργασιών
                     8.  Ορισµός των κοπτικών εργαλείων
                     9.  Προσοµοίωση των κατεργασιών

                     10. Εξαγωγή του κώδικα CNC
