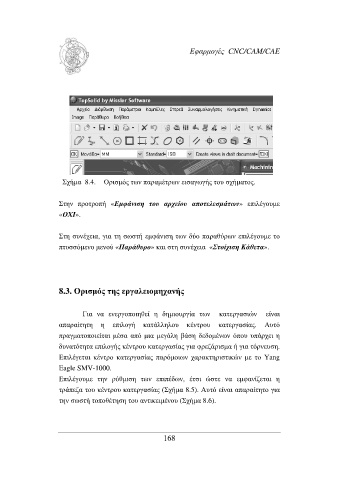

Εφαρµογές  CNC/CAM/CAE




















                    Σχήµα  8.4.  Ορισµός των παραµέτρων εισαγωγής του σχήµατος.

                   Στην  προτροπή  «Εµφάνιση  του  αρχείου  αποτελεσµάτων»  επιλέγουµε
                   «ΟΧΙ».

                   Στη συνέχεια, για τη σωστή εµφάνιση των δύο παραθύρων επιλέγουµε το
                   πτυσσόµενο µενού «Παράθυρο» και στη συνέχεια  «Στοίχιση Κάθετα».




                   8.3. Ορισµός της εργαλειοµηχανής

                          Για  να  ενεργοποιηθεί  η  δηµιουργία  των    κατεργασιών    είναι
                   απαραίτητη  η  επιλογή  κατάλληλου  κέντρου  κατεργασίας.  Αυτό
                   πραγµατοποιείται µέσα από µια µεγάλη βάση δεδοµένων όπου υπάρχει η
                   δυνατότητα επιλογής κέντρου κατεργασίας για φρεζάρισµα ή για τόρνευση.
                   Επιλέγεται  κέντρο  κατεργασίας  παρόµοιων  χαρακτηριστικών  µε  το  Yang
                   Eagle SMV-1000.
                   Επιλέγουµε  την  ρύθµιση  των  επιπέδων,  έτσι  ώστε  να  εµφανίζεται  η

                   τράπεζα του κέντρου κατεργασίας (Σχήµα 8.5). Αυτό είναι απαραίτητο για
                   την σωστή τοποθέτηση του αντικειµένου (Σχήµα 8.6).




                                                   168
