Κεφάλαιο 8:Κατεργασία µε φρέζα

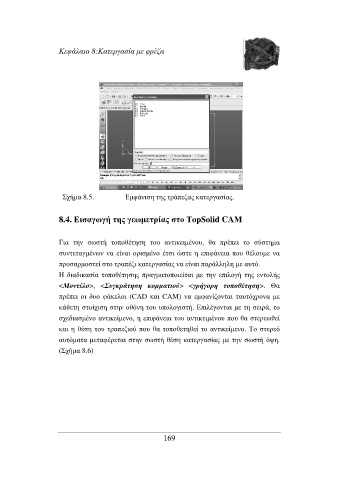

Σχήµα 8.5. Εµφάνιση της τράπεζας κατεργασίας.

8.4. Εισαγωγή της γεωµετρίας στο TopSolid CAΜ

Για την σωστή τοποθέτηση του αντικειµένου, θα πρέπει το σύστηµα
συντεταγµένων να είναι ορισµένο έτσι ώστε η επιφάνεια που θέλουµε να
προσαρµοστεί στο τραπέζι κατεργασίας να είναι παράλληλη µε αυτό.
Η διαδικασία τοποθέτησης πραγµατοποιείται µε την επιλογή της εντολής
<Μοντέλο>, <Συγκράτηση κοµµατιού> <γρήγορη τοποθέτηση>. Θα
πρέπει οι δυο φάκελοι (CAD και CAM) να εµφανίζονται ταυτόχρονα µε
κάθετη στοίχιση στην οθόνη του υπολογιστή. Επιλέγονται µε τη σειρά, το
σχεδιασµένο αντικείµενο, η επιφάνεια του αντικειµένου που θα στερεωθεί
και η θέση του τραπεζιού που θα τοποθετηθεί το αντικείµενο. Το στερεό
αυτόµατα µεταφέρεται στην σωστή θέση κατεργασίας µε την σωστή όψη.
(Σχήµα 8.6)
