Page 172 - Τεχνολογία Παραγωγής ΙΙ
P. 172
Κεφάλαιο 8:Κατεργασία µε φρέζα

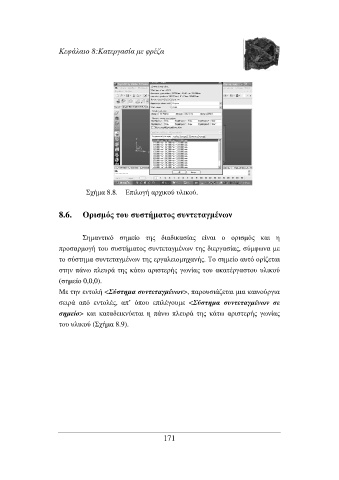

Σχήµα 8.8. Επιλογή αρχικού υλικού.
8.6. Ορισµός του συστήµατος συντεταγµένων
Σηµαντικό σηµείο της διαδικασίας είναι ο ορισµός και η
προσαρµογή του συστήµατος συντεταγµένων της διεργασίας, σύµφωνα µε
το σύστηµα συντεταγµένων της εργαλειοµηχανής. Το σηµείο αυτό ορίζεται
στην πάνω πλευρά της κάτω αριστερής γωνίας του ακατέργαστου υλικού
(σηµείο 0,0,0).
Με την εντολή <Σύστηµα συντεταγµένων>, παρουσιάζεται µια καινούργια
σειρά από εντολές, απ’ όπου επιλέγουµε <Σύστηµα συντεταγµένων σε
σηµείο> και καταδεικνύεται η πάνω πλευρά της κάτω αριστερής γωνίας
του υλικού (Σχήµα 8.9).
171
