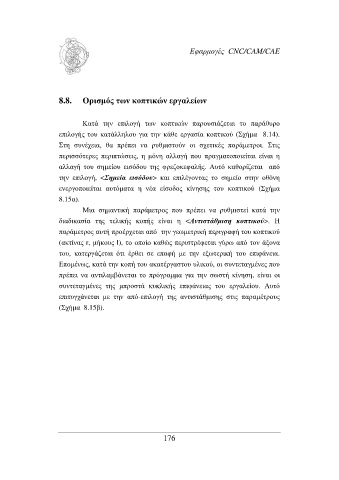

Εφαρµογές CNC/CAM/CAE

8.8. Ορισµός των κοπτικών εργαλείων

Κατά την επιλογή των κοπτικών παρουσιάζεται το παράθυρο
επιλογής του κατάλληλου για την κάθε εργασία κοπτικού (Σχήµα 8.14).
Στη συνέχεια, θα πρέπει να ρυθµιστούν οι σχετικές παράµετροι. Στις
περισσότερες περιπτώσεις, η µόνη αλλαγή που πραγµατοποιείται είναι η
αλλαγή του σηµείου εισόδου της φρεζοκεφαλής. Αυτό καθορίζεται από
την επιλογή, <Σηµεία εισόδου> και επιλέγοντας το σηµείο στην οθόνη
ενεργοποιείται αυτόµατα η νέα είσοδος κίνησης του κοπτικού (Σχήµα
8.15α).
Μια σηµαντική παράµετρος που πρέπει να ρυθµιστεί κατά την
διαδικασία της τελικής κοπής είναι η <Αντιστάθµιση κοπτικού>. Η

παράµετρος αυτή προέρχεται από την γεωµετρική περιγραφή του κοπτικού
(ακτίνας r, µήκους l), το οποίο καθώς περιστρέφεται γύρω από τον άξονα
του, κατεργάζεται ότι έρθει σε επαφή µε την εξωτερική του επιφάνεια.
Εποµένως, κατά την κοπή του ακατέργαστου υλικού, οι συντεταγµένες που
πρέπει να αντιλαµβάνεται το πρόγραµµα για την σωστή κίνηση, είναι οι
συντεταγµένες της µπροστά κυκλικής επιφάνειας του εργαλείου. Αυτό
επιτυγχάνεται µε την από-επιλογή της αντιστάθµισης στις παραµέτρους
(Σχήµα 8.15β).
