Κεφάλαιο 8:Κατεργασία µε φρέζα

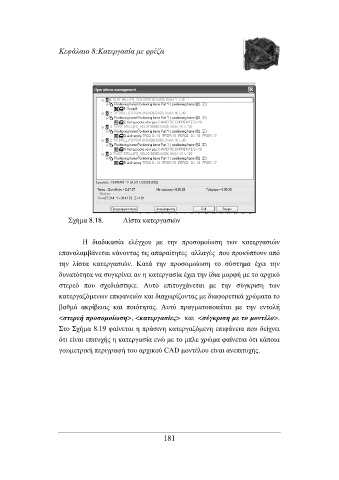

Σχήµα 8.18. Λίστα κατεργασιών

Η διαδικασία ελέγχου µε την προσοµοίωση των κατεργασιών

επαναλαµβάνεται κάνοντας τις απαραίτητες αλλαγές που προκύπτουν από
την λίστα κατεργασιών. Κατά την προσοµοίωση το σύστηµα έχει την
δυνατότητα να συγκρίνει αν η κατεργασία έχει την ίδια µορφή µε το αρχικό
στερεό που σχεδιάστηκε. Αυτό επιτυγχάνεται µε την σύγκριση των
κατεργαζόµενων επιφανειών και διαχωρίζοντας µε διαφορετικά χρώµατα το
βαθµό ακρίβειας και ποιότητας. Αυτό πραγµατοποιείται µε την εντολή
<στερεή προσοµοίωση>, <κατεργασίες> και <σύγκριση µε το µοντέλο>.
Στο Σχήµα 8.19 φαίνεται η πράσινη κατεργαζόµενη επιφάνεια που δείχνει
ότι είναι επιτυχής η κατεργασία ενώ µε το µπλε χρώµα φαίνεται ότι κάποια
γεωµετρική περιγραφή του αρχικού CAD µοντέλου είναι ανεπιτυχής.
