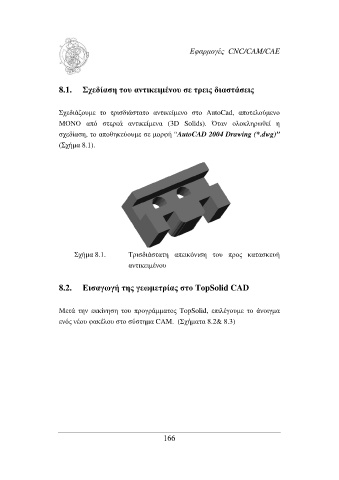

Page 167 - Τεχνολογία Παραγωγής ΙΙ

Εφαρµογές CNC/CAM/CAE

8.1. Σχεδίαση του αντικειµένου σε τρεις διαστάσεις

Σχεδιάζουµε το τρισδιάστατο αντικείµενο στο AutoCad, αποτελούµενο
ΜΟΝΟ από στερεά αντικείµενα (3D Solids). Όταν ολοκληρωθεί η
σχεδίαση, το αποθηκεύουµε σε µορφή “AutoCAD 2004 Drawing (*.dwg)”
(Σχήµα 8.1).

Σχήµα 8.1. Τρισδιάστατη απεικόνιση του προς κατασκευή
αντικειµένου

8.2. Εισαγωγή της γεωµετρίας στο TopSolid CAD

Μετά την εκκίνηση του προγράµµατος ΤopSolid, επιλέγουµε το άνοιγµα
ενός νέου φακέλου στο σύστηµα CAM. (Σχήµατα 8.2& 8.3)

166
